在热力、化工、暖通及机电管道工程中，金属软连接（金属软管）与金属波纹补偿器（膨胀节）外观相似、核心构件均为不锈钢波纹管，极易混淆。本文从结构、功能、受力特性、选型标准、应用场景五大方面，梳理二者本质区别。

一、基础结构构造：一眼分清两种管件

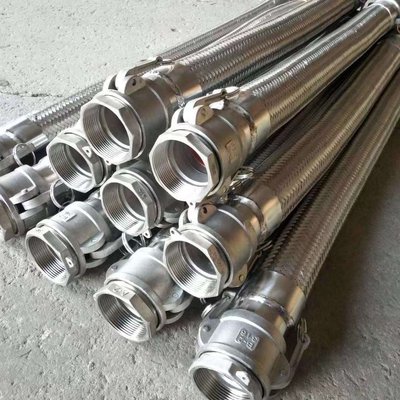

1、金属软连接（金属软管）

完整结构由波纹管本体 + 外层金属编织网套 + 两端连接接头三部分组成。

外层钢丝编织网是标志性特征，网套紧密包裹波纹管，作用是承受管道介质压力产生的轴向拉力、限制波纹管过度拉伸扭曲，同时提升整体柔性，可任意弯曲、弯折安装；

整体长度灵活，短则几十厘米、长可达数米，无拉杆、导流筒等附加结构，结构轻量化。

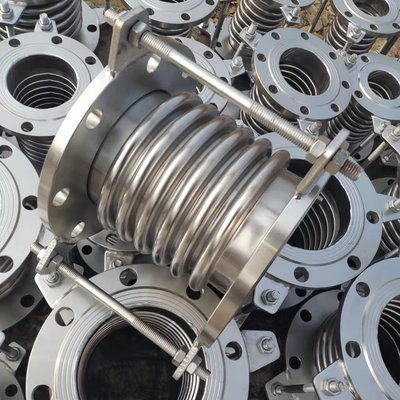

2、金属补偿器（波纹膨胀节）

基础单元为多层加厚波纹管，配套端管 / 法兰、导流筒、限位拉杆、铰链耳板等专用受力附件，无外层编织网套。

导流筒防止高速介质冲刷波纹管内壁；限位拉杆、铰链是核心受力部件，专门承担管道介质压力产生的巨大盲板推力，控制波纹管伸缩极限；

产品多为短节式，单段长度固定，依靠波纹管压缩、拉伸实现位移吸收，整体刚度远高于金属软连接。

二、核心功能定位：设计初衷完全不同

金属软连接：柔性减震连接件

核心使命只有两点：隔绝振动、补偿微小安装偏差。

1、隔振降噪：泵、风机、压缩机、离心机等振动设备进出口专用，阻断设备振动沿刚性管道传递，避免共振损伤阀门、仪表、支架；

2、适配安装误差：设备就位时存在微小对中偏差、地基沉降微量位移，依靠软管弯曲柔性适配错位；

3、仅能吸收极小范围位移，不承担长管道热胀冷缩补偿任务。

简单概括：金属软连接是管道与振动设备之间的“柔性缓冲接头”。

金属补偿器：管道热位移吸收元件

核心使命：吸收长直管道热胀冷缩产生的大位移，释放管道应力。

高温蒸汽、热水、化工高温介质管道温度变化时，金属管道会产生数十至数百毫米伸缩量，刚性管道会产生巨大热应力，极易扭曲、开裂。

补偿器依靠波纹管弹性变形，主动吸收轴向、横向、角向多维位移，分解管道应力，保护管网整体结构。
细分品类可针对性处理不同位移：轴向型吸收直线伸缩、横向型吸收侧向偏移、万向角向型适配复杂空间多维变形。

简单概括：金属补偿器是整条管网的“伸缩缓冲弹簧”。

三、受力与承压关键差异（工程最容易忽略的安全点）

1. 压力推力（盲板力）承受能力

管道介质内部压力会产生沿管线方向的巨大推力，这是两者最关键分界线：

金属软连接：外层网套仅能承受自身长度范围内拉力，无法抵消管网整体盲板推力。若用软管替代补偿器，压力推力会直接拉扯泵体、设备法兰，造成螺栓松脱、密封泄漏，甚至拉裂设备接口；

金属补偿器：配套拉杆、铰链结构专门平衡盲板推力，将压力载荷传递至管道固定支架，波纹管仅负责弹性变形，不承受轴向拉推力，适配长距离高压高温管网。

2. 位移补偿量上限

金属软连接：允许伸缩位移≤50mm，优势是弯曲变形能力强，可多角度扭转、弯折；

金属补偿器：单台轴向补偿量可达 100–300mm，横向、角向补偿量远大于软管，但不可随意弯折，安装必须顺管线轴线布置。

3. 疲劳与工况适配

金属软连接：网套缓冲振动，抗机械疲劳性能优异，适合持续振动设备；
金属补偿器：波纹管壁厚、层数更高，耐温耐压上限更高，可适配 600℃高温、10MPa 高压蒸汽、化工工艺管道，但长期持续振动工况下疲劳损耗更快。

四、典型应用场景，选型直接对照

适合选用金属软连接（金属软接头）

1、水泵、循环风机、空压机、制冷机组进出口柔性连接；

2、小型设备、仪表、换热器之间短距离管路对接；

3、安装空间狭小，管道需要弯折、拐弯布置的工况；

4、有抗震需求的建筑机电管线，吸收地基微小错动；

5、低压、常温、腐蚀性介质输送管路，侧重减震降噪。

必须选用金属波纹补偿器

1、厂区长距离热力蒸汽管道、市政供暖直埋热水管网；

2、化工装置高温高压工艺管线、锅炉主蒸汽管线；

3、管廊长直刚性管道，需要吸收热胀冷缩大伸缩量；

4、管道转弯、分支、沉降段，需要多维位移补偿；

5、管道应力计算明确要求设置膨胀节的压力管道系统。

五、常见选型误区与工程禁忌

1、禁忌一：用金属软连接替代补偿器吸收管道热伸缩

长蒸汽管道热膨胀推力极大，软管网套无法平衡盲板力，会出现法兰撕裂、设备移位，属于压力管道重大安全隐患。

2、禁忌二：用补偿器代替软连接装在泵进出口

补偿器无隔振结构，振动会完整传递至整条管网，长期共振造成支架、仪表损坏，减震效果几乎为零。

3、选型核心判断口诀

设备减震、对接错位、需要弯折→选金属软连接；
长管热胀、大位移伸缩、高压热力管网→选金属补偿器。

六、总结

金属软连接与金属补偿器虽共享波纹管核心部件，但属于两类完全不同功能的管道配件。
