本文将从叶轮的基本原理、结构组成、类型分类、材质选择、设计要点、加工工艺、常见故障及维护保养等方面，系统梳理水泵叶轮的核心知识，帮助读者全面了解这一关键部件。

一、叶轮的基本工作原理

叶轮的核心作用是将电机输入的机械能转化为流体的动能和压能，实现流体的输送与升压。其工作原理基于流体力学中的动量矩定理，具体过程可分为三个关键阶段：

1. 能量传递过程

电机驱动叶轮高速旋转时，叶轮上的叶片会对流经的流体产生推力。叶片通过表面与流体的相互作用，将旋转机械能传递给流体，使流体获得圆周方向的动能；同时，流体在叶轮通道内受离心力作用，从叶轮中心（吸入口）向叶轮边缘（出口）运动，在运动过程中，流体的速度逐渐增大，压力也随之升高，最终以较高的流速和压力从叶轮出口排出，进入泵壳后进一步转化为静压能，完成输送过程。

2. 关键流体力学原理

叶轮的工作效率与流体在叶片通道内的流动状态密切相关，核心遵循以下原理：

- 离心力作用：叶轮旋转产生的离心力是流体获得能量的主要动力，离心力大小与叶轮转速的平方、流体质量及旋转半径成正比，因此提高转速或增大叶轮直径可显著提升流体压力。

- 相对运动与绝对运动：流体在叶片通道内的运动是相对运动（相对于叶片）与牵连运动（随叶轮旋转的运动）的合成，即绝对运动。设计合理的叶片角度可减少流体在通道内的涡流和冲击，降低能量损失。

- 连续性方程：流体在叶轮内的流动需满足质量守恒，即单位时间内流入叶轮的流体质量等于流出的流体质量，因此叶轮进口与出口的通流面积需根据流量需求合理匹配。

3. 性能参数的影响关系

叶轮的结构参数直接决定水泵的核心性能：

- 流量：与叶轮的进口面积、出口宽度、叶片数量及转速正相关，叶轮通道越宽、转速越高，单位时间内输送的流体体积越大。

- 扬程：主要取决于叶轮的外径、转速及叶片出口角，叶轮直径越大、转速越高，流体获得的离心力越大，扬程越高。

- 效率：叶轮的效率是机械能转化为流体能量的比例，与叶片形状、表面粗糙度、流体流动状态相关，设计优良的叶轮效率可达90%以上。

二、叶轮的结构组成与关键尺寸参数

1. 基本结构组成

叶轮的结构看似简单，实则由多个功能部件协同构成，典型叶轮的主要组成部分包括：

- 轮毂：叶轮的中心部分，用于与水泵轴连接，传递电机的扭矩。轮毂通常为圆锥形或圆柱形，内孔设有键槽或花键，确保与轴的可靠连接，防止相对滑动。

- 叶片：叶轮的核心工作部件，直接与流体接触并传递能量，其形状、数量、角度是决定叶轮性能的关键。叶片通常均匀分布在轮毂与盖板之间，形成流体通道。

- 盖板：分为前盖板（靠近泵吸入口的一侧）和后盖板（靠近电机的一侧），用于封闭叶片两侧，引导流体沿叶片通道流动，防止流体泄漏。部分叶轮（如开式叶轮）可省略前盖板或后盖板。

- 吸入口：位于叶轮中心的圆形开口，是流体进入叶轮的通道，其尺寸与形状需与水泵吸入管匹配，减少流体吸入时的阻力损失。

- 出口边：叶片的外缘部分，流体在此处离开叶轮，出口边的宽度、角度直接影响流体的出口速度和压力分布。

2. 关键尺寸参数

叶轮的尺寸参数是设计与选型的核心依据，主要包括：

- 叶轮直径（D2）：指叶轮出口边的最大直径，是影响扬程的最关键参数，通常根据水泵设计扬程计算确定，公式为H=k×u2²/g（其中u2为叶轮出口圆周速度，k为系数，g为重力加速度）。

- 进口直径（D1）：叶轮吸入口的直径，需根据流量需求设计，过大或过小都会导致吸入性能下降，甚至产生气蚀。

- 叶片出口宽度（b2）：叶轮出口处叶片的轴向宽度，与流量正相关，宽度越大，单位时间内可通过的流体体积越大。

- 叶片数量（z）：常见的叶片数量为3-8片，叶片数量过多会增加流体流动阻力，过少则会导致流体在通道内产生涡流，影响效率，需根据叶轮类型和使用场景优化选择。

- 叶片出口角（β2）：叶片出口处的安装角度，分为后弯式（β2<90°）、径向式（β2=90°）和前弯式（β2>90°），不同角度对应不同的扬程-流量特性。
- 轮毂直径（d）：需与水泵轴的直径匹配，确保连接强度，同时避免因轮毂过大导致叶轮进口通流面积减小。

三、叶轮的类型分类及特点

根据结构形式、叶片形状、流体流向等不同标准，叶轮可分为多种类型，不同类型的叶轮在性能、适用场景上存在显著差异，以下是常见的分类方式及特点：

1. 按结构形式分类

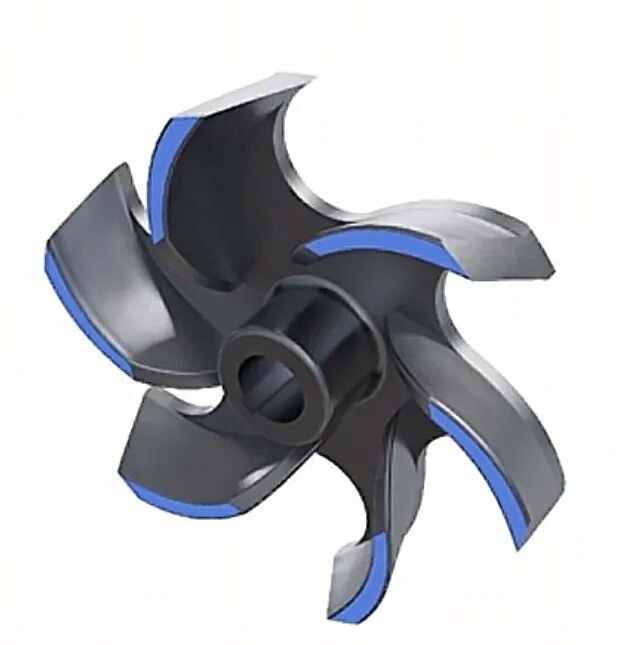

（1）开式叶轮

- 结构特点：无前后盖板，叶片直接固定在轮毂上，叶片两侧无封闭结构，流体可从叶片两侧流动。
- 优点：结构简单、加工方便、成本较低；通道不易堵塞，适用于输送含固体颗粒、纤维等杂质的流体（如污水、泥浆）。
- 缺点：流体泄漏量大，效率较低（通常比闭式叶轮低10%-20%）；叶片强度较低，不适用于高转速、高压力工况。
- 适用场景：污水泵、渣浆泵、泥浆泵等杂质泵。

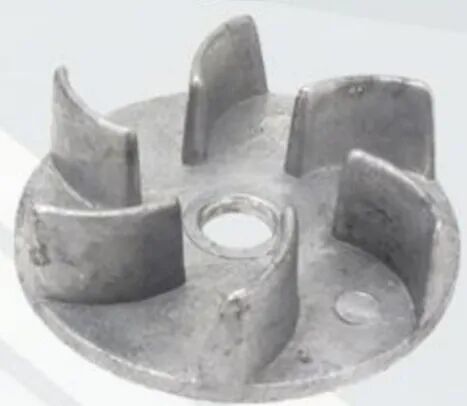

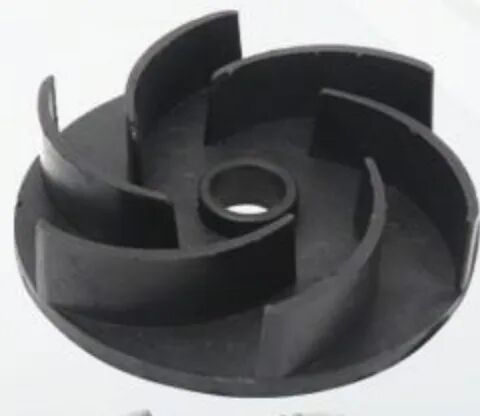

（2）半开式叶轮

- 结构特点：仅有后盖板，无前盖板，叶片一端固定在轮毂和后盖板上，另一端敞露。
- 优点：兼顾了开式叶轮的防堵塞性能和闭式叶轮的效率，通道不易堵塞，效率高于开式叶轮。
- 缺点：仍存在一定的流体泄漏，强度略低于闭式叶轮。
- 适用场景：输送含少量杂质的流体，如工业废水、含沙河水、纸浆等，广泛应用于化工、造纸、环保等行业。

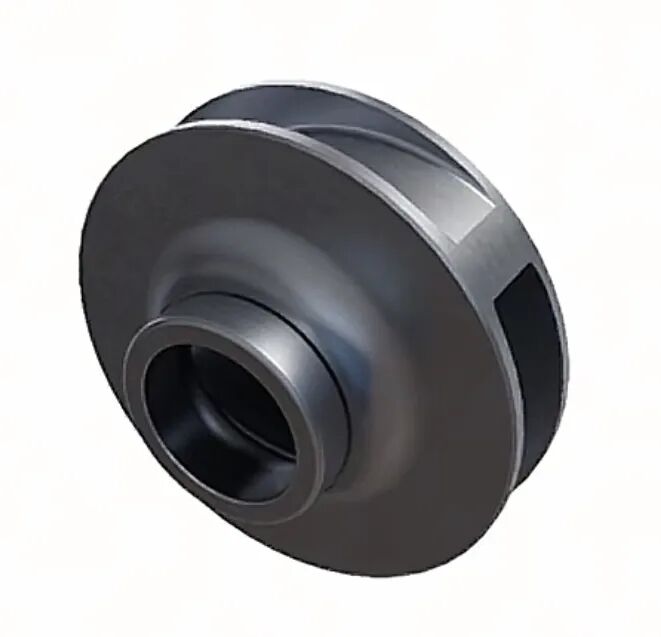

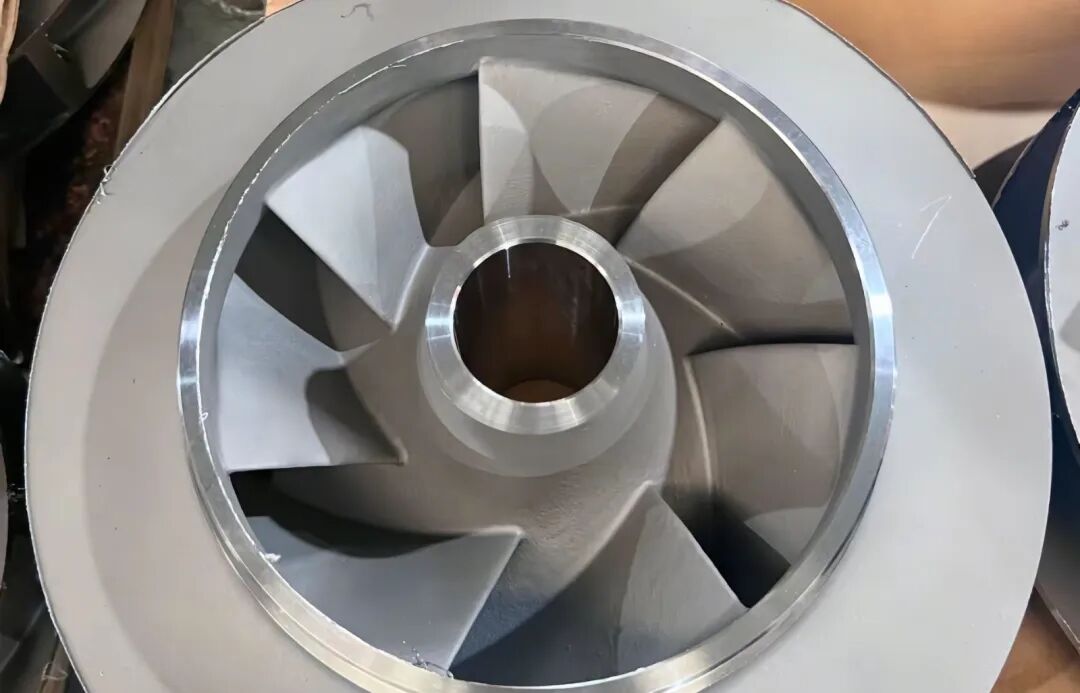

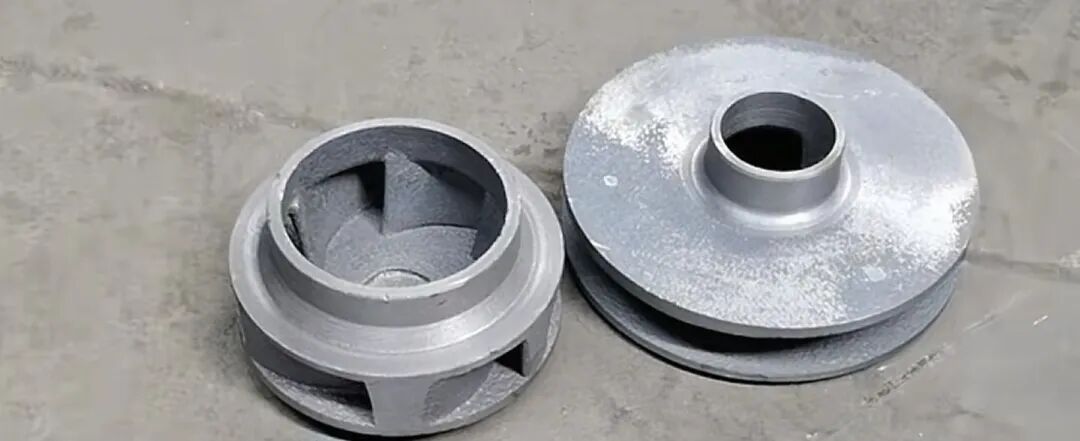

（3）闭式叶轮

- 结构特点：具有完整的前盖板和后盖板，叶片封闭在两盖板之间，形成封闭的流体通道。
- 优点：流体泄漏量小，能量损失少，效率高；叶片强度高，可承受高转速、高压力，运行稳定。
- 缺点：结构复杂，加工精度要求高，成本较高；通道易堵塞，不适用于输送含杂质的流体。
- 适用场景：清水泵、离心泵、锅炉给水泵、化工流程泵等，用于输送清洁、无杂质的流体。

2. 按叶片形状分类

（1）后弯式叶片叶轮

- 结构特点：叶片出口角β2<90°，叶片向叶轮旋转的反方向弯曲。
- 优点：流体在叶片出口处的动能较小，动能向静压能转化的损失小，效率高；运行稳定性好，噪声低；抗气蚀性能较强。
- 缺点：相同叶轮直径和转速下，扬程相对较低。
- 适用场景：绝大多数清水泵、化工泵、空调循环泵等，是应用最广泛的叶片类型。

（2）径向式叶片叶轮

- 结构特点：叶片出口角β2=90°，叶片沿径向布置，出口方向与叶轮圆周切线方向垂直。
- 优点：扬程中等，结构简单，加工方便；叶片强度高，适用于中压工况。
- 缺点：动能转化损失较大，效率低于后弯式叶轮；运行噪声略高。
- 适用场景：部分离心泵、污水泵，以及对扬程和效率要求适中的通用机械。


（3）前弯式叶片叶轮

- 结构特点：叶片出口角β2>90°，叶片向叶轮旋转的同一方向弯曲。
- 优点：相同叶轮直径和转速下，可获得较高的扬程，结构紧凑，占地面积小。
- 缺点：流体出口动能大，能量转化损失大，效率低；运行稳定性差，噪声和振动较大；抗气蚀性能较弱。
- 适用场景：小型离心泵、旋涡泵、部分通风机，以及对安装空间要求严格、扬程需求高的场合。


3. 按流体流向分类

（1）离心式叶轮

- 结构特点：流体从叶轮中心沿轴向吸入，在离心力作用下沿径向流出叶轮，即流体的流入方向与流出方向垂直。
- 优点：扬程高、流量稳定，结构成熟，应用范围广。
- 适用场景：离心泵、化工泵、消防泵等，是工业和民用领域最常用的叶轮类型。

（2）轴流式叶轮

- 结构特点：流体沿轴向流入叶轮，经叶片作用后仍沿轴向流出，即流体流向与叶轮轴线平行。
- 优点：流量大、扬程低，效率高，适用于大流量低扬程工况。
- 缺点：抗气蚀性能较弱，运行范围较窄。
- 适用场景：轴流泵、潜水泵、循环水泵等，用于农业灌溉、城市给排水、电站循环水系统等。

（3）混流式叶轮

- 结构特点：流体流入方向介于轴向和径向之间，流出方向也为斜向，兼具离心式和轴流式叶轮的特点。
- 优点：流量和扬程适中，效率较高，运行范围广。
- 适用场景：混流泵、部分排污泵，用于中等流量和扬程的流体输送，如城市防洪、农田排灌等。

4. 其他特殊类型叶轮

- 双吸式叶轮：叶轮两端均设有吸入口，流体从两侧同时吸入，具有流量大、抗气蚀性能好的特点，适用于大型离心泵、锅炉给水泵等大流量工况。
- 切割叶轮：通过机械加工切割叶轮外径，可调整水泵的流量和扬程，适配不同工况需求，是水泵运行调试中常用的方法。
- 扭曲叶片叶轮：叶片沿轴线方向呈扭曲状，可优化流体在通道内的流动状态，减少涡流和冲击损失，提高效率，广泛应用于高效离心泵和化工泵。

四、叶轮的材质选择

叶轮的材质直接影响其耐磨性、耐腐蚀性、强度和使用寿命，需根据输送流体的性质（温度、压力、腐蚀性、含杂质情况）、工作工况（转速、压力）及成本预算综合选择。常见的叶轮材质主要分为金属材质和非金属材质两大类：

1. 金属材质

（1）铸铁
- 特点：成本低、铸造性能好、加工难度小，具有一定的耐磨性，但耐腐蚀性差，强度较低，不适用于高温、高压或腐蚀性流体。
- 适用场景：输送清洁清水、常温常压工况，如民用清水泵、小型农业灌溉泵。

（2）铸钢
- 特点：强度高、韧性好、耐高温和高压，耐磨性优于铸铁，适用于中高压工况，但耐腐蚀性一般，成本高于铸铁。
- 常见类型：普通碳钢（Q235、20#钢）、合金钢（1Cr18Ni9Ti、304不锈钢）等。
- 适用场景：工业锅炉给水泵、高压离心泵、输送高温热水或轻度腐蚀性流体的水泵。

（3）不锈钢

- 特点：优异的耐腐蚀性、耐磨性和抗氧化性，强度高，适用于输送腐蚀性流体、含杂质流体或高温流体，成本较高。
- 常见类型：304不锈钢（耐一般腐蚀）、316不锈钢（耐强酸、强碱腐蚀）、双相不锈钢（耐蚀性和强度兼具）。
- 适用场景：化工泵、海水淡化泵、食品级水泵、污水处理泵等，输送酸碱溶液、海水、食品原料等。

（4）耐磨合金

- 特点：极高的耐磨性和耐冲击性，适用于输送含大量固体颗粒、高浓度浆液的工况，成本较高。
- 常见类型：高铬铸铁（Cr15、Cr20）、耐磨钢（NM400、NM500）、硬质合金等。
- 适用场景：渣浆泵、泥浆泵、矿山排水泵等，输送矿石浆、煤浆、泥沙等磨蚀性强的流体。

（5）铜合金

- 特点：导热性好、耐腐蚀性强、加工精度高，适用于输送清洁、无杂质的流体，尤其是高温高压工况。
- 常见类型：黄铜、青铜、铜镍合金。
- 适用场景：空调循环泵、船舶用泵、高温导热油泵等。


2. 非金属材质

（1）工程塑料

- 特点：重量轻、耐腐蚀性强、成本适中，加工方便，适用于输送腐蚀性流体，但强度较低，不适用于高温、高压或含坚硬杂质的工况。
- 常见类型：聚丙烯（PP）、聚氯乙烯（PVC）、聚四氟乙烯（PTFE）、尼龙等。
- 适用场景：化工防腐泵、酸碱输送泵、小型污水泵等。

（2）陶瓷

- 特点：极高的耐腐蚀性和耐磨性，耐高温，适用于输送强腐蚀、高磨蚀的流体，但脆性大，抗冲击性差，成本较高。
- 适用场景：特种化工泵、强酸强碱输送泵等极端工况。

（3）橡胶

- 特点：弹性好、耐磨性强、耐腐蚀性一般，适用于输送含柔软杂质的流体，可减少冲击和噪音。
- 适用场景：污水泵、泥浆泵的叶轮衬里，或输送含纤维、污泥的流体。

3. 材质选择原则

- 腐蚀性优先：根据流体的酸碱性质、浓度选择耐蚀材质，如强酸环境优先选用316不锈钢或PTFE。
- 耐磨性适配：含固体颗粒的流体需选择耐磨材质，颗粒硬度越高，材质耐磨性要求越高。
- 工况匹配：高温高压工况需选择高强度、耐高温材质，如铸钢、不锈钢；常温常压工况可选用铸铁或工程塑料。
- 成本平衡：在满足使用要求的前提下，优先选择成本较低的材质，避免过度设计。

五、叶轮的设计要点

叶轮的设计是水泵研发的核心环节，需综合考虑流体力学性能、结构强度、加工工艺等多方面因素，确保叶轮既满足性能要求，又具备良好的可靠性和经济性。以下是叶轮设计的关键要点：

1. 性能参数优化

- 流量与扬程匹配：根据水泵的设计流量和扬程，确定叶轮的直径、出口宽度、转速等核心参数，确保在设计工况下达到最佳效率。
- 效率最大化：通过优化叶片形状、数量、角度，减少流体在通道内的涡流、冲击和泄漏损失，提高能量转化效率。
- 气蚀性能提升：气蚀是叶轮常见故障，设计时需增大叶轮进口通流面积、优化吸入口形状，降低进口流速，提高气蚀余量（NPSH），避免气蚀发生。


2. 叶片设计核心

- 叶片形状：采用扭曲叶片设计，使叶片进口角和出口角沿轴线方向渐变，确保流体在通道内的流动为无冲击的平稳流动，减少能量损失。
- 叶片数量：根据叶轮类型和流量需求确定，离心式叶轮通常为3-6片，轴流式叶轮为3-8片，过多或过少都会影响效率。
- 叶片出口角：后弯式叶片效率最高，应用最广，出口角通常设计为20°-40°；需高扬程时可选用前弯式叶片，但需牺牲部分效率。
- 叶片厚度：叶片厚度需满足强度要求，同时尽量减薄，减少对流体的阻碍，进口边厚度应较薄，避免产生涡流。

3. 结构强度设计

- 轮毂强度：轮毂需承受电机扭矩和流体压力，设计时需计算轮毂的应力分布，确保在最高转速下不发生变形或断裂，键槽或花键连接需满足扭矩传递要求。
- 叶片强度：叶片在高速旋转时受离心力和流体压力作用，需通过有限元分析等方法验证叶片的强度和刚度，避免共振或断裂，尤其是高转速叶轮。
- 盖板设计：闭式叶轮的前后盖板需具有足够的厚度和刚度，防止在压力作用下变形，影响密封效果和流体流动。


4. 加工工艺适配

- 铸造工艺：大多数叶轮采用铸造成型（砂铸、熔模铸造、离心铸造等），设计时需考虑铸造工艺性，如设置合理的拔模斜度、避免铸造缺陷（气孔、砂眼、缩孔）。
- 机械加工：叶轮的关键表面（如轴孔、密封面、进出口边缘）需进行机械加工，保证尺寸精度和表面粗糙度，减少流体阻力。
- 平衡要求：叶轮高速旋转时，不平衡会导致振动和噪声，影响水泵运行稳定性，因此设计时需考虑平衡精度，必要时进行动平衡或静平衡处理。

总结

叶轮作为水泵的核心功能部件，其性能直接决定水泵的流量、扬程、效率与运行稳定性，是流体输送过程中机械能向流体动能、压能转化的关键载体。本文从多维度系统梳理了叶轮的核心知识，可总结如下：

在工作原理上，叶轮基于动量矩定理与离心力作用，通过高速旋转的叶片将电机机械能传递给流体，同时借助流体在通道内的相对运动与绝对运动合成，实现能量转化，其结构参数与转速直接关联水泵核心性能指标。
