高低压柜怎么分?关键区别与选型指南来了!
发表于2026-01-26 14:52:23 浏览数:2424 造价知识
在现代电力系统中,高低压配电柜作为电能分配、控制、计量和线路连接的核心设备,发挥着不可替代的作用。它们构成了从供电源头到终端用户的电力输送桥梁,确保了电能的安全、高效传输。本文将介绍高低压配电柜的分类及特点,帮您轻松区别两者。

高压配电柜


高压配电柜主要负责在高压环境下进行电能的分配与控制,其设计与分类体现了对安全、可靠性的高度关注。

按照断路器安装方式,分为移开式(手车式)和固定式,便于维护与操作。按安装地点的不同,分为户内或户外,以及按柜体结构的差异,分为金属封闭铠装式、间隔式、箱式和敞开式,进一步满足了不同环境和安全等级的需求。

高压柜采用先进的绝缘材料和工艺,确保了柜体的紧凑性与安全性,同时支持多种断路器配置,以适应不同用户的具体要求。此外,其强大的功能小室隔离、关门操作能力以及完善的“五防”(防误操作)机制,体现了现代高压配电柜设计的先进性和实用性。

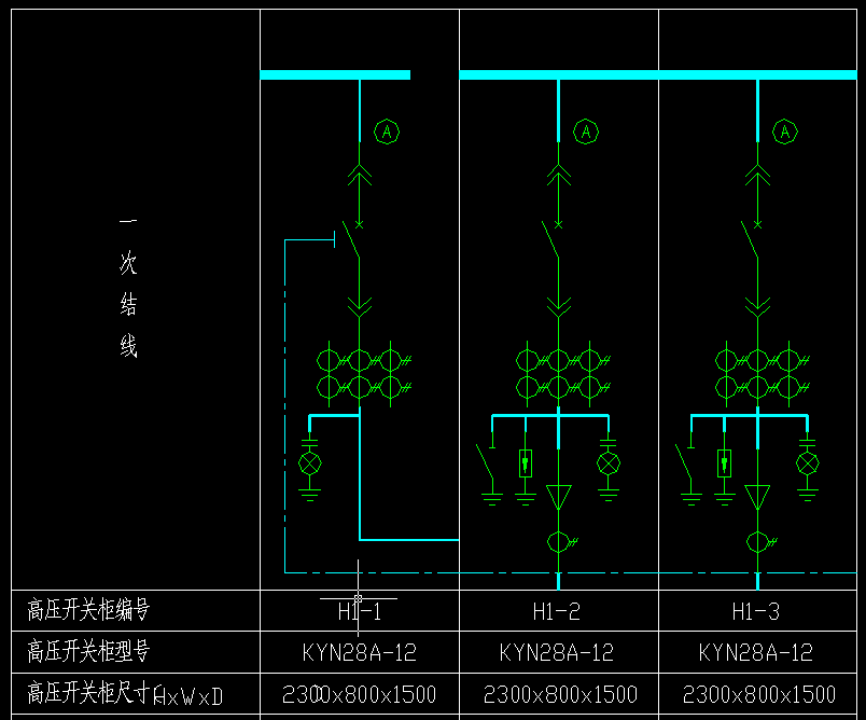

高压柜在系统图表示▼


金属封闭铠装式开关柜(中置柜)

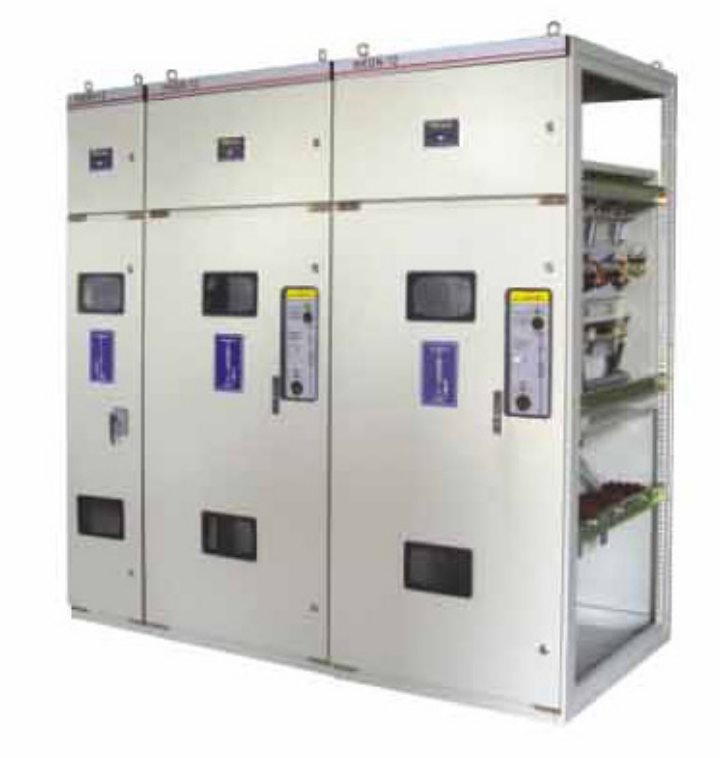

环网柜

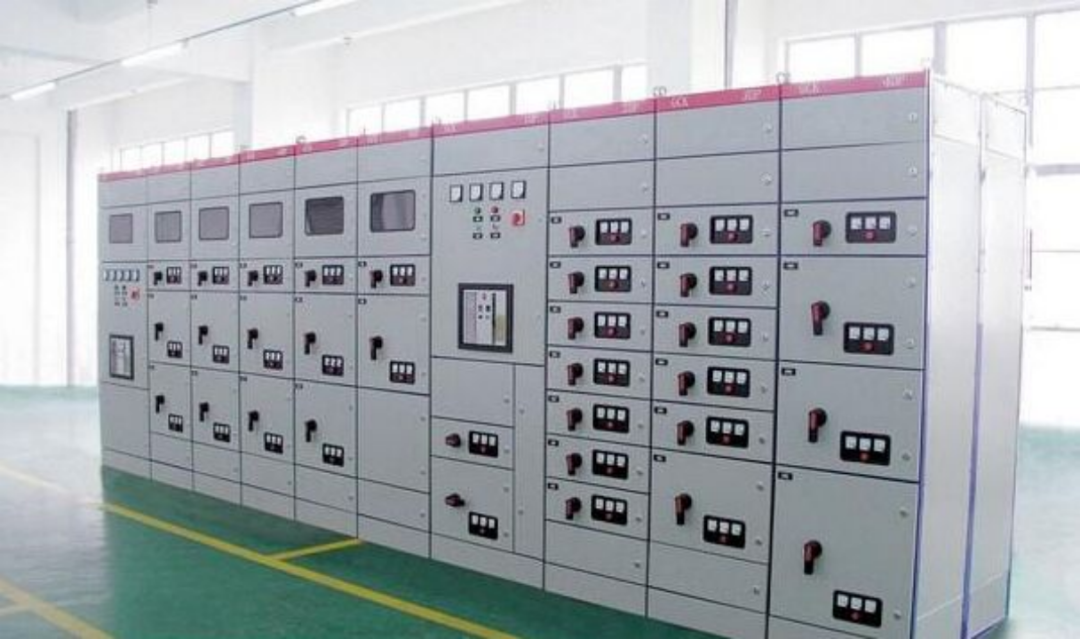

低压配电柜

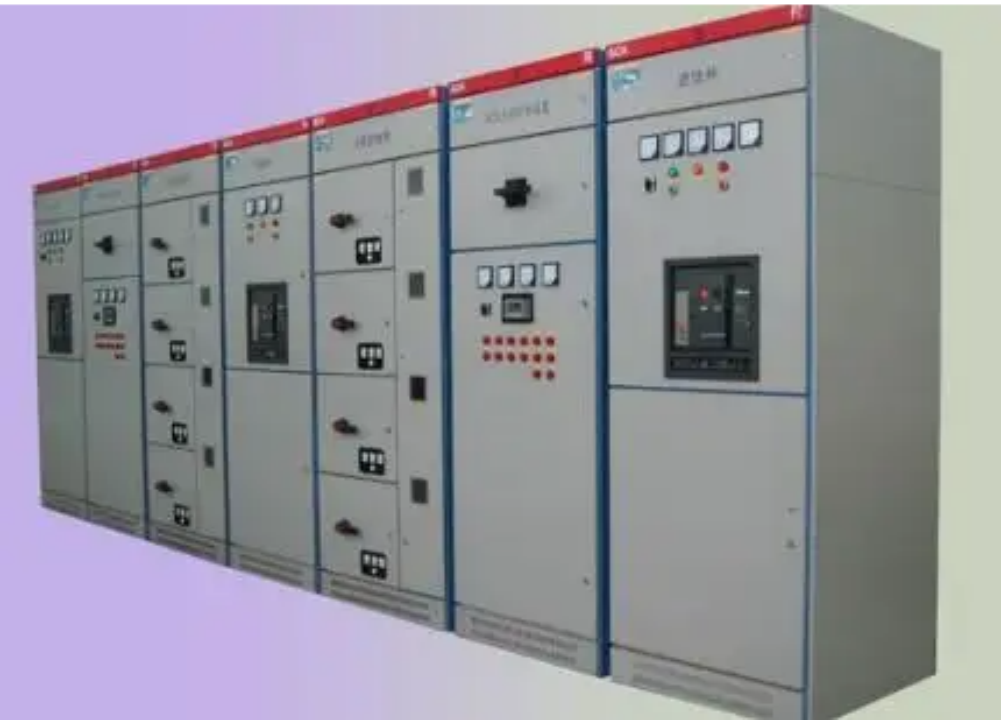

相比之下,低压配电柜服务于更低电压等级的电能分配,广泛应用于工业、商业和民用建筑的电力供应系统。其分类主要围绕安装方式固定式如GGD型、PGL型适用于常规需求,而抽出式如GCK型、MNS型则提供了更高的灵活性和维护便利性。

低压柜凭借强大的分断能力、稳定的动热性能和灵活多变的电气方案,成为现代化建筑配电系统中不可或缺的组成部分。其结构设计新颖,便于组合和扩展,能够满足多样化的动力、照明及控制需求。

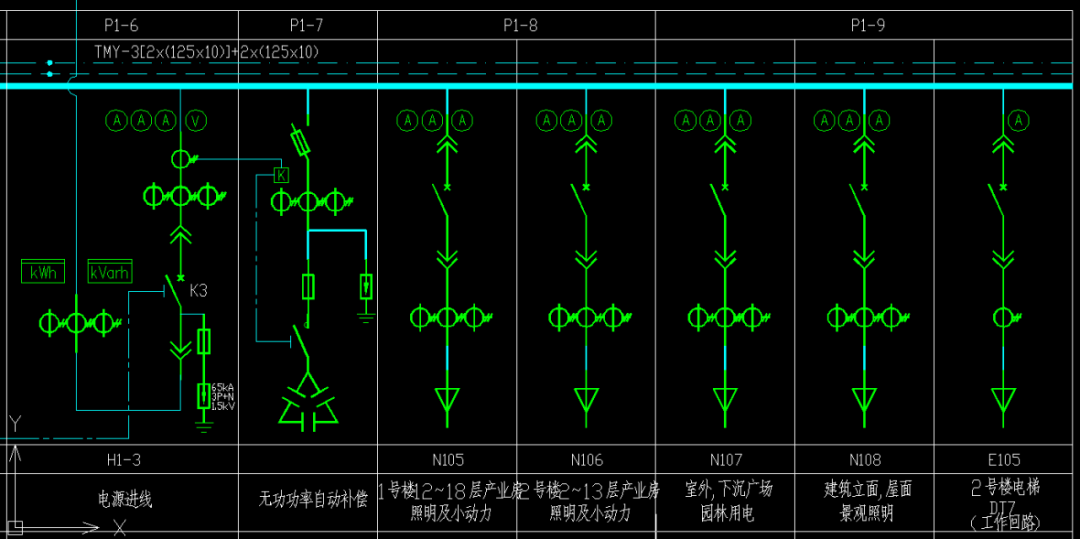

低压柜在系统图表示▼

低压配电系统图

高压柜和低压柜的区别

高低压配电柜的核心差异在于其运作的电压级别:高压柜专为6000伏及以上高电压环境设计,而低压柜则专注于处理220伏或更低的电压需求。高压柜不仅承载着更高的电压和更大的电流负荷,还具备高效的灭弧性能,确保了在极端电气条件下的安全操作。

相比之下,低压柜因电压和电流承受能力有限,通常不具备高强度的灭弧能力,而是依赖其他方式处理电弧问题。

此外,高压柜在结构设计、安全防护以及操作复杂度上均超越低压柜,体现了电力系统中不同层级配电设备的特有要求和技术挑战。

分清了吗?
