一文读懂法兰全类型,核心代号一次记牢!
发表于2026-02-28 15:07:50 浏览数:2206 造价知识

法兰是管道系统中实现连接、密封、拆卸的核心配件,其分类可按结构连接形式、密封面样式、公称压力等级三大核心维度划分,各类型均有统一标准代号,是工程选型、设计与施工的基础标识。

为便于快速查阅与应用,现将主流法兰类型、对应代号及常用参数整理如下,供工程参考使用。

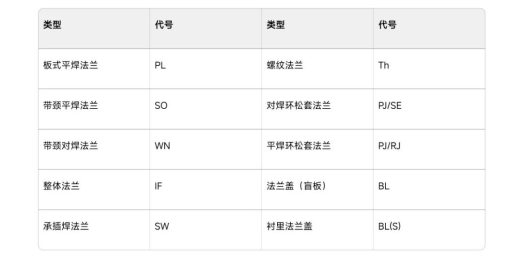

按连接方式/结构分(主流国标/石化标代号)

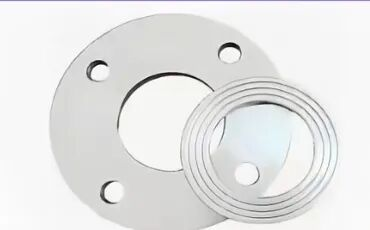

1. 板式平焊法兰:PL

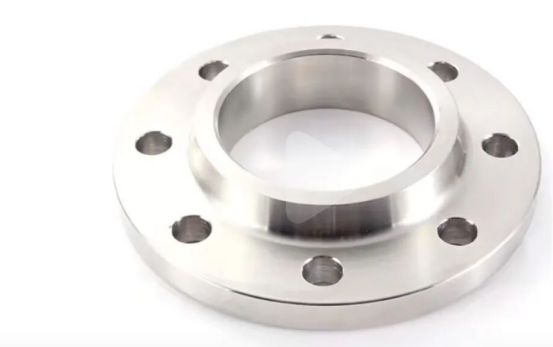

2. 带颈平焊法兰:SO

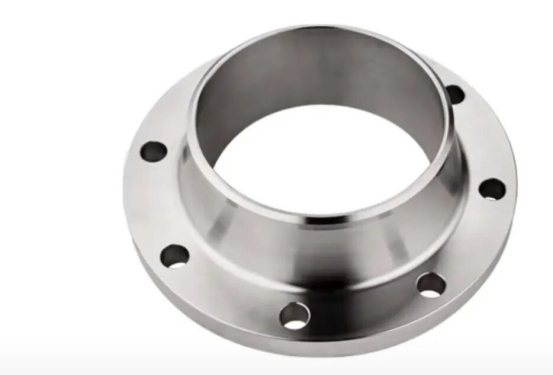

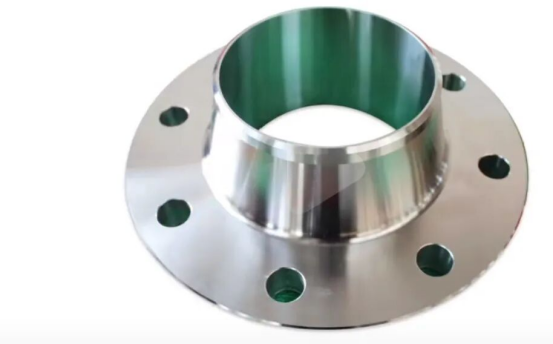

3. 带颈对焊法兰:WN

4. 整体法兰:IF

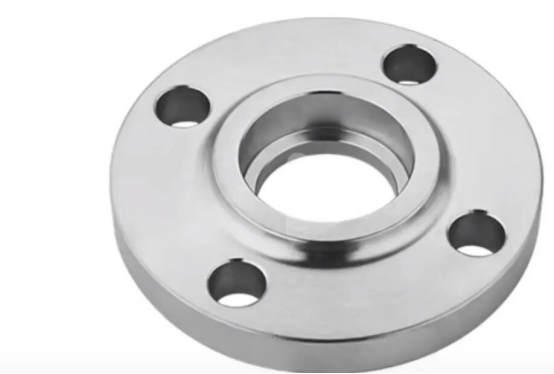

5. 承插焊法兰:SW

6. 螺纹法兰:Th

7. 对焊环松套法兰:PJ/SE

8. 平焊环松套法兰:PJ/RJ

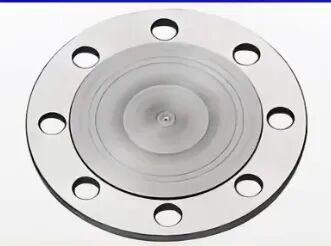

9. 衬里法兰盖:BL(S)

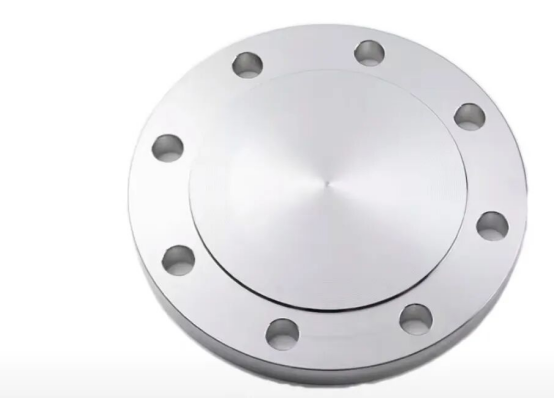

10. 法兰盖(盲板):BL

8字盲板BLF


11. 带颈对焊环松套法兰:WN/SE


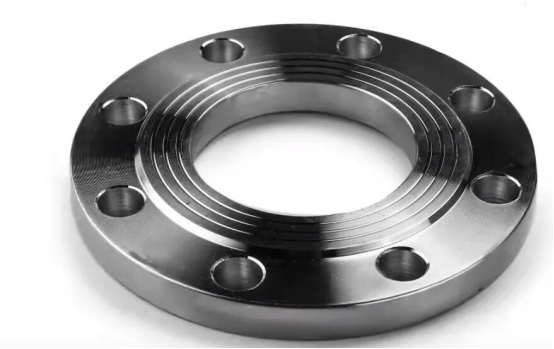

12. 板式突面法兰:PL(RF)(后缀为密封面代号)

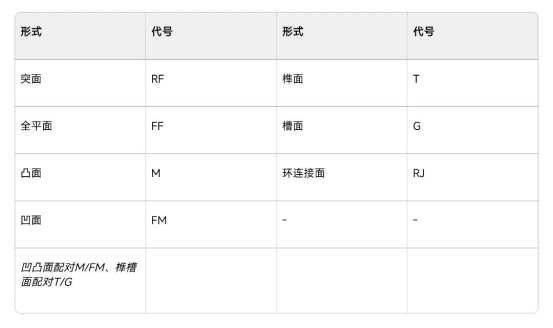

按密封面形式分(后缀代号,搭配主体法兰)

- 突面:RF

- 凹面:FM

- 凸面:M

- 榫面:T

- 槽面:G

- 全平面:FF

- 环连接面:RJ

- 凹凸面:MF(凸面/凹面配对)

- 榫槽面:TG(榫面/槽面配对)

按压力等级分(常用公称压力PN,单位bar)

PN6、PN10、PN16、PN25、PN40、PN63、PN100、PN160、PN250、PN320

(美标Class150/300/600/900/1500/2500,对应不同压力)


按材质/用途分(无固定代号,行业常用标识)

- 碳钢法兰:Q235B/20#/A105

- 不锈钢法兰:304/316L/321

- 合金法兰:15CrMo/12Cr1MoV

- 衬塑/衬胶法兰:PL-衬PO/PTFE
