在城市的角落、公路旁、工厂园区，你常常会看到一个不起眼的铁皮柜子，上面印着“高压危险”的警示标识。它安静地矗立在那里，却承担着将高压电转化为我们日常可用低压电的核心任务。
这个“铁盒子”就是箱式变电站，行内人简称“箱变”。它不是一个简单的设备箱，而是一座微缩的、可移动的配电房。今天，我们就从零开始，把箱变的结构、分类和选型逻辑讲明白。
一、箱变到底是什么？—— 一个“工厂预制好的配电房”
二、箱变的“五脏六腑”—— 三大功能模块
1. 高压开关室（输入端）
2. 变压器室（核心转换）
3. 低压配电室（输出端）三、箱变的通用分类方式
1. 按结构布局分类
2. 按主接线方式分类
3. 按使用场景分类
四、箱变的关键配置逻辑
1. 高压侧保护配置
2. 低压侧保护整定
3. 接地与安装五、箱变的日常运维与常见问题
结语

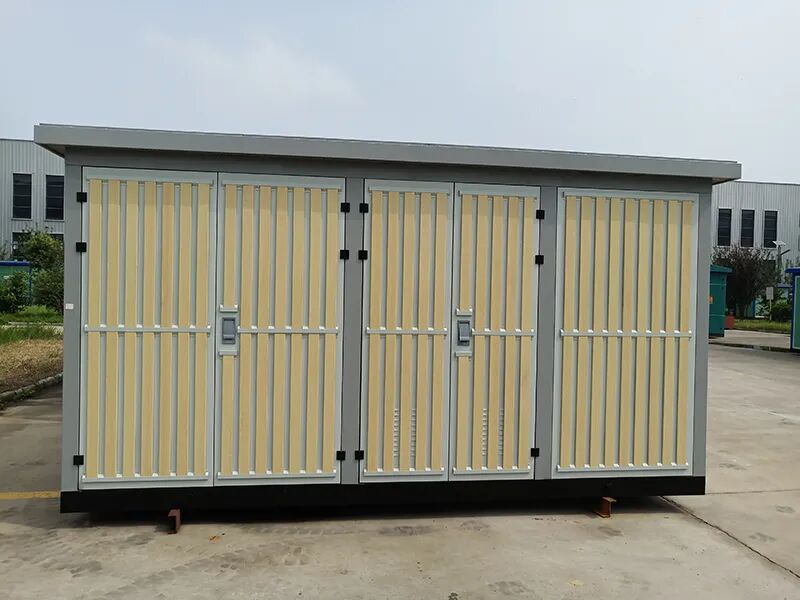

箱式变电站，学名“预装式变电站”。它的核心逻辑很简单：把传统土建变电站里的三大核心部分——高压开关柜、电力变压器、低压配电装置——进行高度集成，预先在工厂里组装、接线、调试好，然后统一安装一个封闭的钢结构箱体内，运到现场直接使用。
它并不是简单地把设备装进箱子，而是通过标准化设计，实现了：
占地小：约为传统土建变电站占地面积的 1/10。
工期短：现场安装仅需几天，相比土建配电房数月的工期，效率大幅提升。
可移动：当用电场景发生变化时，整体吊装即可迁移复用。
环境适应性强：具备防潮、防锈、防尘、防鼠、防火、隔热等特性，能适应户外各种恶劣环境。
无论箱变的外观如何变化，其内部都由三个核心功能单元组成，它们分工明确，协同工作：
这是电力的“总闸门”。来自电网的 10kV（或更高）高压电 首先进入这里。内部主要安装高压环网柜、负荷开关或真空断路器。它的作用是：
接收和分配高压电能。
在故障或检修时，可靠地切断高压电源，保障安全。
实现“环网供电”，让一条线路故障时，能从另一条线路继续供电，提高可靠性。
这是整个箱变的“心脏”。高压电在这里通过电磁感应原理，降压为我们日常使用的 400V（0.4kV）低压电。变压器通常有两种：
油浸式变压器：成本低、过载能力强，但需要定期检查油位和绝缘性能，散热通常靠油箱外的散热片。
干式变压器：防火性能好、免维护，但成本稍高，多用于对防火要求较高的室内或人口密集区。
变压器室是箱变中发热量最大的部分，因此散热设计至关重要。常见的散热方式包括自然通风、强制排风（加装风扇）以及温度自动监控系统。
降压后的电能在这里被分配给各个用电终端。这里相当于一个大型插线板，内部包含：
低压总断路器：控制整个箱变的总电源，具备过载、短路保护功能。
馈出开关：分出多路支线，分别供给照明、动力、空调等不同负载。
无功补偿装置：用来提高功率因数，减少电能损耗，避免被供电公司罚款。目前标准配置一般按变压器容量的 30%～60% 来设计。
计量装置：记录用电量。
这三个单元通常通过“目”字形（一字排开）或“品”字形（上、下或左、右布局）排列在箱体内，用隔板相互隔离，确保各单元运行互不干扰。
抛开“美式、欧式”这些特定名称，从工程设计和结构特征上，箱变主要有以下几种分类维度：
组合式（传统欧式风格）：三个功能单元各自独立，通过电缆或母排连接。这种结构清晰，便于检修和更换设备，但体积相对较大。
一体式（紧凑型风格）：将高压保护元件与变压器共箱安装，利用变压器油作为绝缘介质。这种结构极大地缩小了体积，但维护相对复杂，对制造工艺要求高。
终端型箱变：高压侧只有一路进线，没有出线。适用于用电末端，如一个独立的小区或工厂，只负责“最后一公里”的供电。
环网型箱变：高压侧一进一出，或一进多出，可以串联成环。这种箱变能让多个箱变手拉手连接，形成环网供电，当其中一段线路故障时，可以通过切换电源，让其他用户不停电，供电可靠性更高。
路灯箱变：体积小，多采用紧凑型设计，常见于道路两旁，为路灯系统供电。

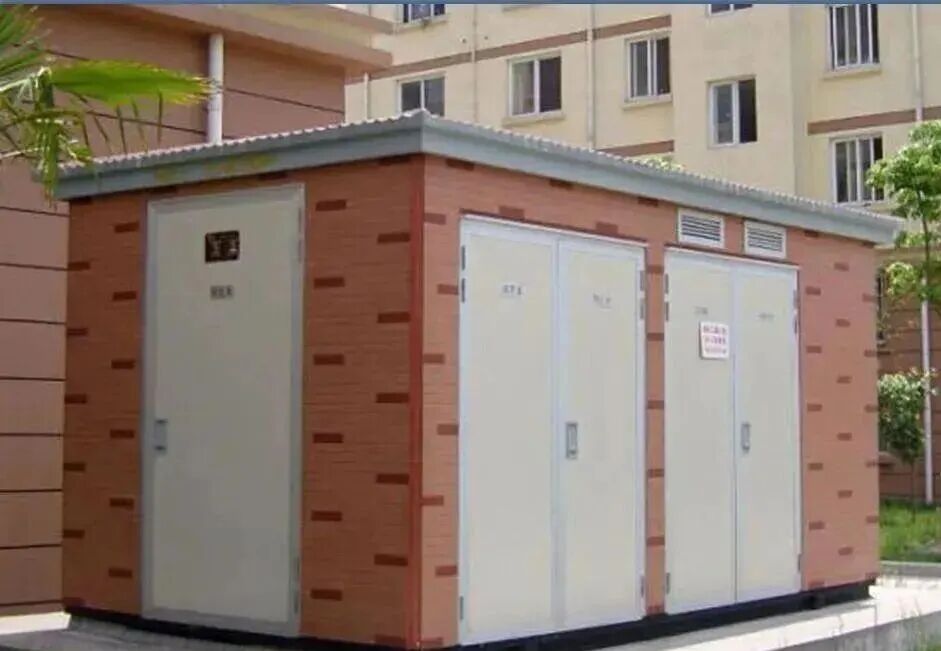

景观/小区箱变：外壳经过特殊设计，可与绿化环境、建筑风格融为一体，甚至可定制为广告牌、花坛等外形，追求美观和静音。
工矿/施工箱变：强调坚固耐用、防护等级高（如IP33以上），能适应尘土、震动等恶劣环境，且便于多次吊装转场。
新能源箱变：用于光伏、风电项目，通常需要将发电机发出的电能升压（例如从0.69kV升到35kV）并入电网，因此多采用“升压型”箱变，对防腐蚀和宽温度适应性要求极高。
一台合格的箱变，不是简单地把设备堆进去，而是需要精细的配置计算：
对于中小容量（如800kVA以下）的箱变，高压侧通常采用 “负荷开关 + 限流熔断器” 的组合方式。熔断器负责短路保护，负荷开关负责正常负荷的投切。这种组合造价低、保护效果好，且能有效防止缺相运行。
低压总断路器的参数设置非常关键，通常遵循“上下级配合”原则：
长延时脱扣器（过载保护）：整定电流应等于或略大于变压器低压侧额定电流，让变压器能发挥100%的容量。
短延时脱扣器（短路保护）：整定时间一般设为 0.6秒，目的是让下一级开关先动作，避免主开关越级跳闸，造成大面积停电。
瞬时脱扣器：整定值较高（约为额定电流的12-15倍），用于直接切断严重短路故障。
箱变的接地系统是安全的重中之重。接地网必须采用铜导体，截面积不小于 30mm²，且接地电阻必须小于 4Ω。接地网最好深埋在地下一米以下，并增加垂直接地极来降低电阻，确保雷击时能迅速泄放电流。
箱变常年户外运行，无人值守，因此以下几点尤为重要：
过热是箱变最常见的隐患。无论是变压器绕组发热，还是电缆接头松动发热，长时间累积都会加速绝缘老化。解决方案是定期清理箱体通风口灰尘，确保风扇和温控系统正常工作。
跳闸故障发生时，应首先检查是主变开关跳闸还是线路开关跳闸。如果是主变低压侧跳闸而线路保护未动作，通常要考虑母线故障或开关误动；如果线路保护也动作了，则应优先排查线路本身是否存在短路。
防水防小动物：电缆进出线孔必须严密封堵，防止雨水渗入或老鼠、蛇等小动物进入箱内造成短路事故。
箱式变电站，这个看似普通的“铁盒子”，实际上是现代城市配电网中最灵活、最可靠的基础单元。它把传统变电所复杂的土建工程，浓缩成了一个标准化的工业产品。
无论是欧式、美式还是华式，其核心逻辑都是安全、可靠、紧凑、便捷。了解了它的基本结构——高压室、变压器室、低压室这“三室”的分工，掌握了终端型与环网型的区别，理解了保护整定的基本原则，那么在面对任何项目选型或故障处理时，都能做到心中有数。
下次再在路边看到那个不起眼的“铁皮房子”，相信你就能透过外壳，看懂它内部那套精密而高效的电力系统了。
