做工程必懂：DN、内径、外径，别再傻傻分不清

发表于2026-03-24 11:10:46 浏览数:2793 造价知识

在管道系统中，选择正确的管径对于确保兼容性、安全性以及最佳性能至关重要。然而，“公称直径”（DN）这一术语及其与管道外径（OD）和内径（ID）之间的关系常常会引起混淆。本文旨在澄清这些概念，并为工程应用中管道尺寸的选择与解读提供实用指导。

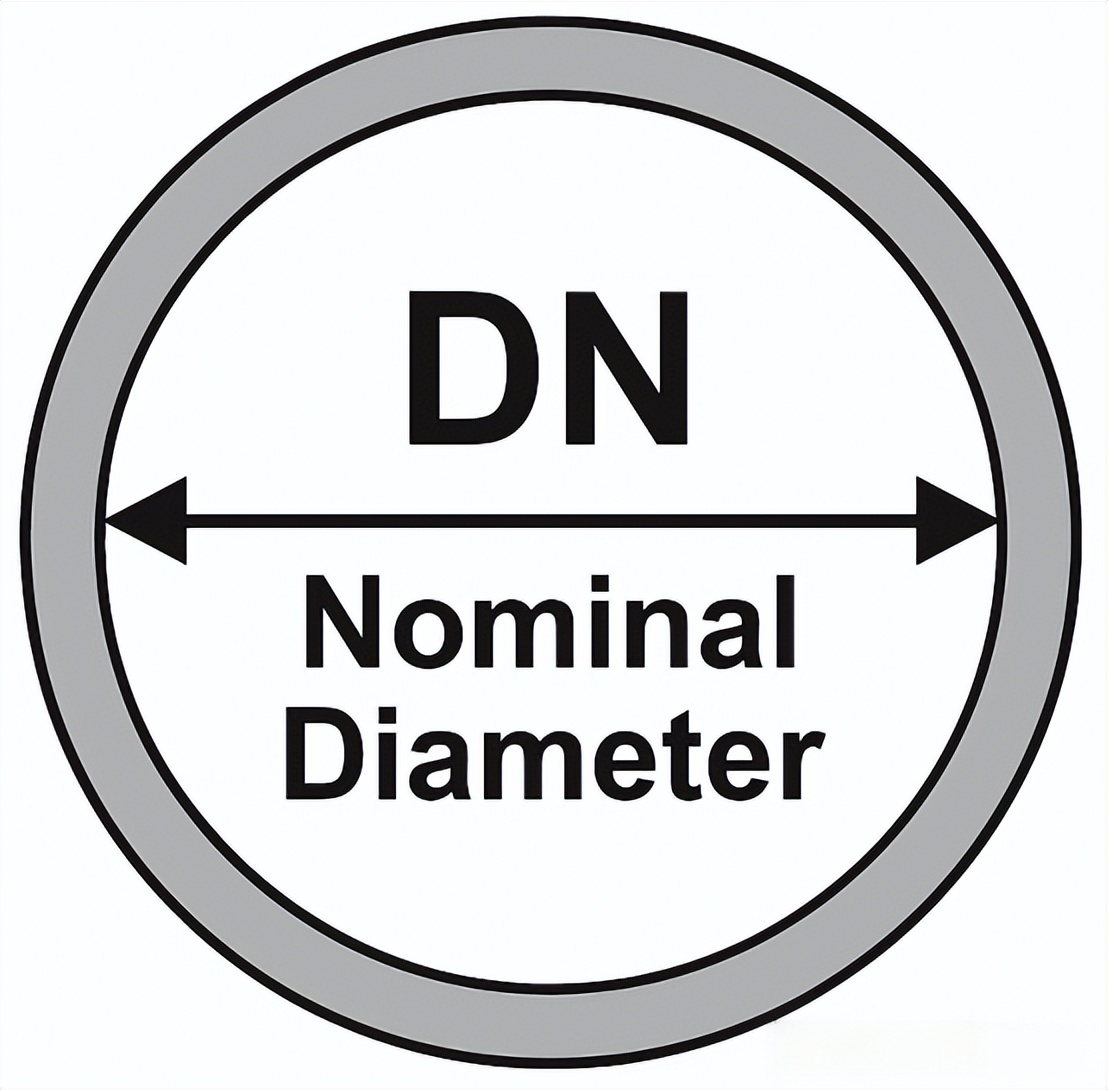

一、什么是公称直径（DN）？

公称直径（DN）是一种标准化标识，用于表示管道系统中部件的尺寸。它以 DN 加上一个无量纲数字表示（例如 DN50、DN100）。

注意： DN 数值并不直接对应任何实际物理尺寸。它是一种约定俗成的参考尺寸，除非相关标准有定义，否则不应将其用于计算。

二、内径与外径的定义

内径（ID）：从管道内壁到对侧内壁测得的实际直径。该数值决定了管道的流量能力。

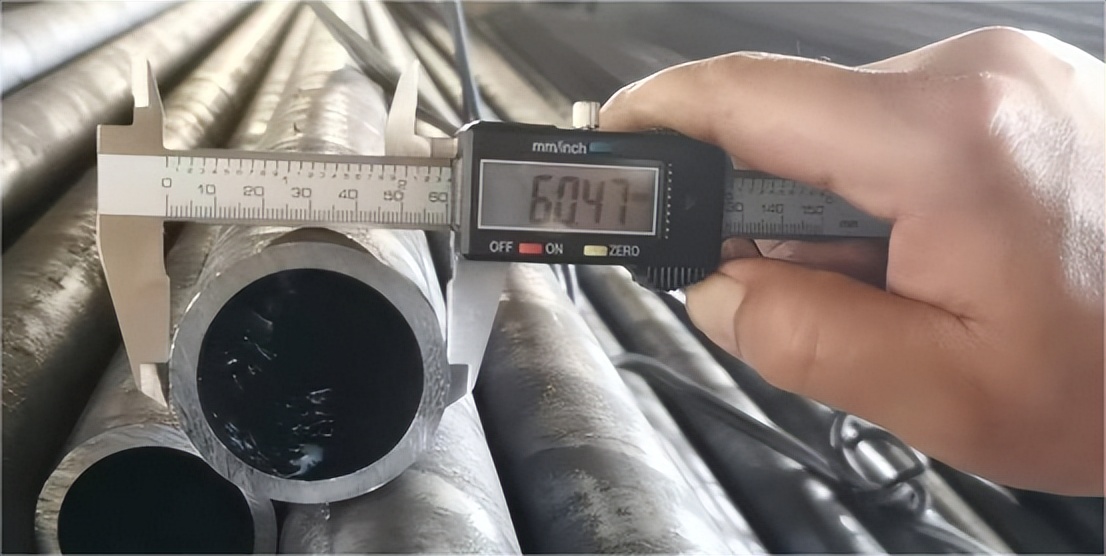

外径（OD）：从管道外壁到对侧外壁测得的实际外部直径。该尺寸对配管、支撑和安装至关重要。

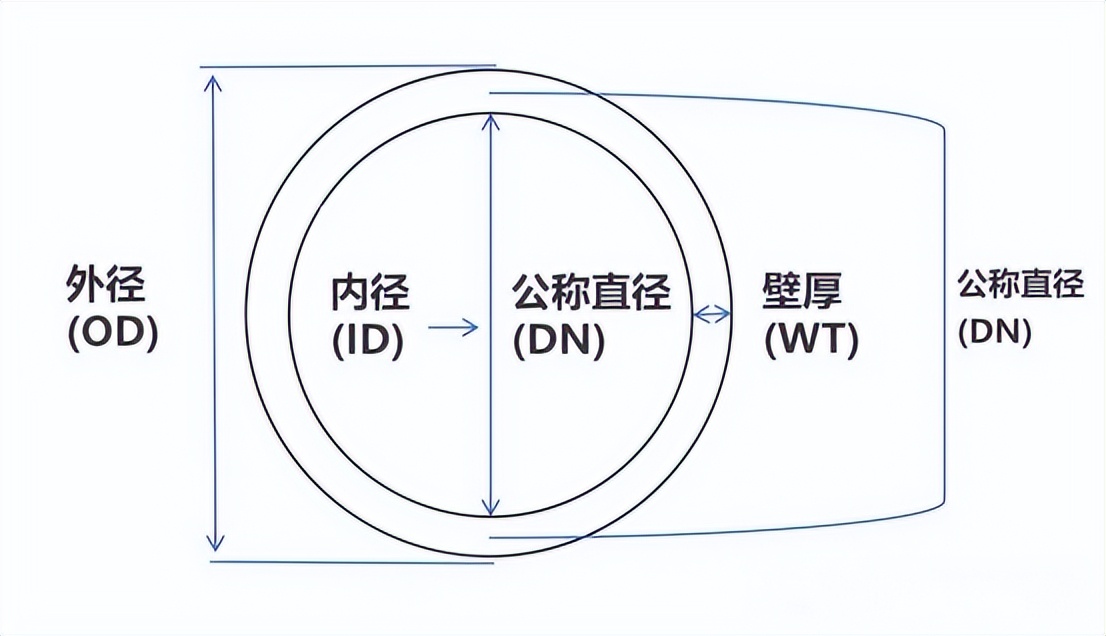

三、DN 与 OD、ID——它们如何关联

A. DN 与 OD 之间的关系

虽然 DN 不直接代表 OD，但存在一种一般性的估算：

DN ≈ OD – 2 × 壁厚

不过，这只是粗略估算，实际数值可能会因壁厚和制造标准不同而变化。

B. DN 与 ID 之间的关系

DN 值通常更接近内径，尤其对于薄壁管更是如此。然而实际内径会随壁厚变化，而壁厚会因不同管系列（schedule）或压力等级而不同。

四、DN 、OD 、ID的对应参考表

为说明他们的关系，以下为一个简化表格，展示部分公称管径对应的典型外径以及估算的内径范围：

公称直径（DN）	外径（OD）[mm]	估算内径（ID）[mm]
DN20	26.9	20–22
DN25	33.7	25–29
DN40	48.3	40–44
DN50	60.3	50–55
DN80	88.9	78–83
DN100	114.3	100–108
DN150	168.3	150–160
DN200	219.1	200–210
DN300	323.9	300–310
DN400	406.4	380–395

⚠ 这些数值仅供参考。精确规格请始终参考产品数据表以及国家/国际标准。

五、不同材料类型的管道尺寸标注方式

不同材料的管道在尺寸标注上有不同惯例。总结如下：

管道材料类型	推荐尺寸标注方式
镀锌/非镀锌钢管、铸铁管	公称直径（DN）
无缝/焊接钢管、不锈钢、铜管	外径 × 壁厚
混凝土、陶瓷、黏土管	内径（d）
塑料管	按产品标准
