在工地、厂房、商业与住宅项目里，配电箱 / 柜是用电总枢纽，也是触电、火灾、跳闸故障的高发区。很多事故不是设备不行，而是不懂组成、不会规范操作、验收没把住关。
本文把核心部件、标准操作、进场验收、现场合规一次性讲透，监理、电工、安全员、施工员都能用，通俗不啰嗦、专业不晦涩。

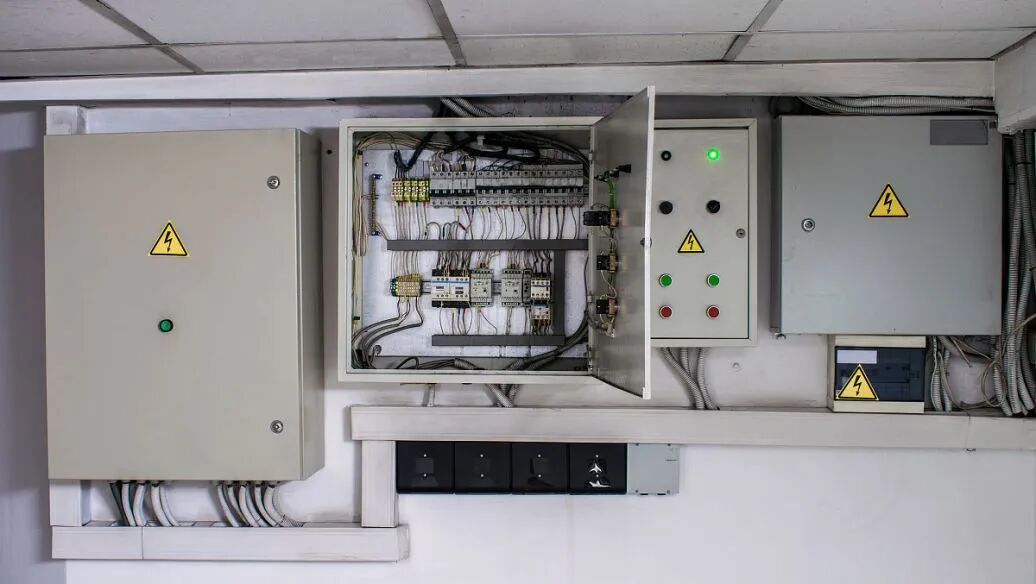

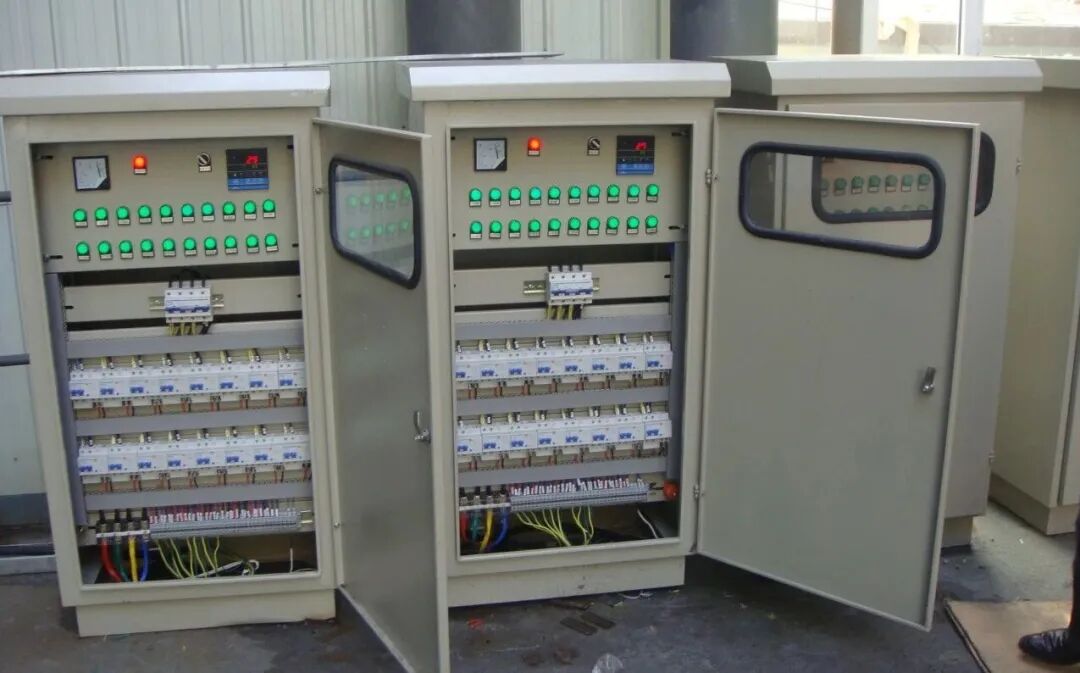

一、先搞懂：配电箱 / 柜到底由啥组成？
配电箱 =金属柜体 + 核心电气元件 + 接线与保护系统，少一个都不合规。
1. 柜体与基础（安全第一道防线）
材质：优先冷轧钢板，室内≥1.5mm、落地柜≥2.0mm，防腐喷塑 / 镀锌处理。
结构：箱门完好、关闭严密，可开门做接地跨接；落地箱底座抬高，室内≥50mm、室外≥200mm。
防护：室内不低于 IP3X，户外不低于 IP44，防雨、防尘、防小动物。
2. 核心电气元件（保命关键）
断路器（空气开关）：过载、短路、欠压保护，线路故障自动跳闸，是箱内 “总开关”。
漏电保护器：人身触电、设备漏电时0.1 秒内断电，动作电流一般≤30mA。
双电源转换开关：一路断电自动切另一路，保障消防、电梯等不能停电的负荷。
浪涌保护器（防雷器）：雷击、电压浪涌时快速泄流，保护仪表与精密设备。
计量与仪表：电度表、电流表、电压表，监测用电与异常数据。
汇流排：N 线（零线）、PE 线（地线）独立分排，严禁混接、串接。
3. 接线与保护（最容易出错）
相色标准：L1 黄、L2 绿、L3 红；N 淡蓝；PE黄绿双色，严禁混用。
接地要求：金属框架、门体可靠接地，跨接线≥4mm² 黄绿铜芯软线。
导线规范：无接头、绝缘完好、绑扎整齐，穿管保护，下进下出不乱穿门缝。
二、标准操作规程：停电送电别乱来，按步骤才安全
1. 通用操作铁律
无关人员严禁操作，专人管理、上锁挂牌。
操作前检查：箱内无杂物、无积水、标识清晰、开关位置正确。
必须站在绝缘胶垫上，佩戴绝缘手套、穿绝缘鞋。
2. 送电操作流程
检查设备无故障、无人员作业。
先合总开关，再合分路开关。
观察仪表、指示灯，确认电压、电流正常。
漏电保护器按试验按钮，确认能正常跳闸。
3. 停电操作流程（检修必做）
分断负荷，先停分路，再停总闸。
验电、放电，确认无电。
悬挂禁止合闸 有人工作警示牌，必要时加锁。
作业完毕，确认无误后再恢复送电。
4. 现场三级配电核心要求
总配电箱→分配电箱→开关箱，一机一闸一漏一箱，严禁一闸多机。
分配电箱与开关箱≤30m，开关箱到设备≤3m，方便应急断电。
三、进场验收：这 10 项不过关，坚决不使用
1. 资料验收（先查 “身份证”）
厂家资质、3C 认证、出厂合格证、检测报告齐全。
系统图、接线图、元件清单与设计一致，变更有洽商签字。
2. 柜体验收（一眼看出问题）
无变形、无锈蚀、漆面完好，门锁灵活，门开启≥90°。
钢板厚度达标，基础槽钢规范，多台并列时高度、厚度一致。
进出线孔密封、护口齐全，防火封堵到位。
3. 元件验收（核心不能差）
空开、漏保、仪表等型号、参数符合图纸，有认证标识。
灭弧罩、绝缘隔板齐全，无破损、松动。
端子牢固，线鼻压接、搪锡到位，一个端子不多压线。
4. 接线与接地验收
相色正确，N、PE 分排，标识清晰。
接地可靠，接地电阻≤4Ω，PE 线不串接。
箱门跨接线规范，无断线、松动。
5. 功能试验（必须现场试）
开关分合灵活，指示正确。
漏保试验按钮有效，动作灵敏。
绝缘、耐压测试合格，无击穿、无闪络。
四、现场安装与布置：这些细节一错就返工
1. 安装高度与位置
固定箱中心距地1.4–1.5m，操作方便。
前方 0.8–1.2m 无障碍物，留有两人操作空间。
避开潮湿、粉尘、腐蚀、震动区域，靠近负荷中心。
2. 环境与防护
室内铺绝缘胶垫，室外做防雨、防鼠挡板、纱窗防虫网。
电缆沟无积水、排水通畅，盖板严实。
周围严禁堆放可燃物、建材、杂物。
3. 防火与封堵
穿墙、穿楼板、电缆竖井做防火封堵，防止烟火蔓延。
箱内清洁无积灰，定期清扫，避免散热不良、漏电短路。
五、日常维护与巡检：小隐患不养，大事故不发
每日：看有无异响、异味、发热、跳闸，仪表是否正常。
每月：紧固端子、清扫灰尘、测试漏保、检查接地。
定期：绝缘工具（绝缘棒、手套、鞋）按期送检，不合格立即更换。
记录：巡检、维修、试验留台账，责任可追溯。
六、结语：用电安全无小事，标准落地才放心
配电箱 / 柜看着简单，却连着人身安全、设备寿命、项目验收。把组成搞懂、操作规范、验收严格、维护到位，才能从源头杜绝触电与火灾。
建议项目部直接收藏，班前会学习、现场对照整改、监理逐项核查，用电一次达标、验收一次通过。
