工程现场必看：互感器从原理、接线到检修、退补电量，一次讲全！

发表于2026-04-09 13:45:28 浏览数:1139

造价知识

前言

互感器是电力系统里测量、计量、保护、隔离的核心设备，被称为高压回路的 “翻译官” 与 “安全屏障”。本文立足工程实操，把原理、选型、接线、巡检、故障处理、退补电量讲透，新手看得懂、老手用得上，直接落地现场。

一、先搞懂：互感器到底是什么？

互感器 =电流互感器（TA/CT）+ 电压互感器（TV/PT），本质是按电磁感应工作的特种变压器，核心作用：

把大电流→标准小电流（5A/1A）

把高电压→标准低电压（100V/100/√3V）

实现一次高压与二次设备、人员电气隔离

统一标准值，方便仪表、保护装置标准化、集中化控制

一句话总结：高压不敢测、大电流不好测，用互感器转成安全、标准信号再测。

二、核心区别：电流互感器 vs 电压互感器

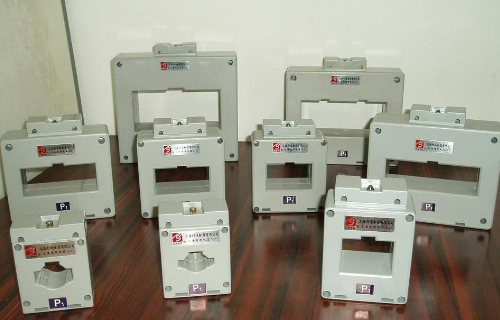

1. 电流互感器（TA）

一次绕组串联在回路，匝数极少（1 匝～几匝）

二次绕组匝数多，额定输出5A/1A

正常运行近似短路，二次侧严禁开路

开路风险：铁芯饱和→产生数千～上万伏高压，击穿绝缘、危及人身

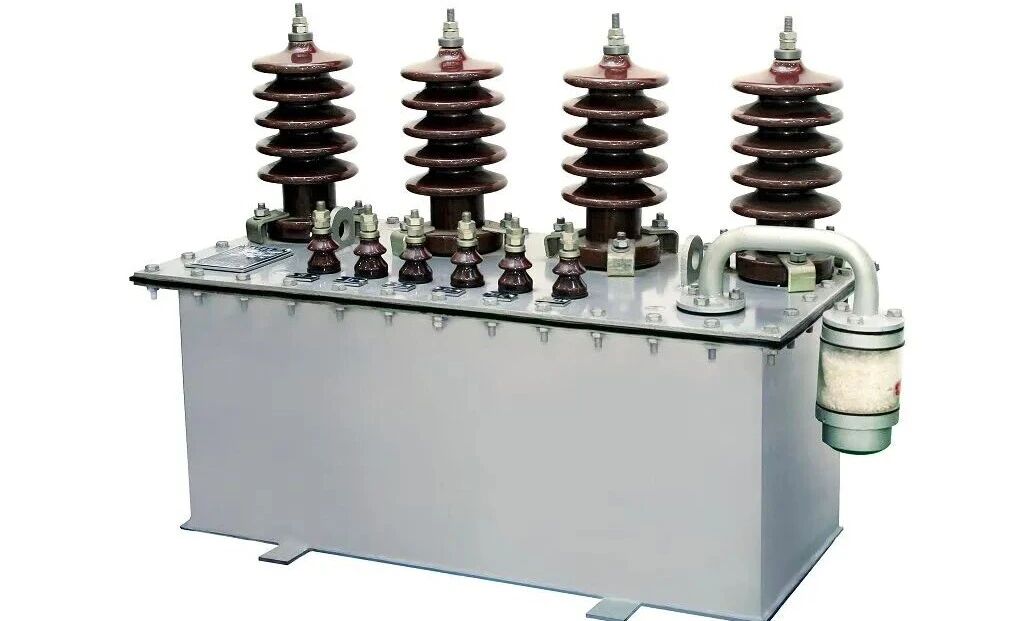

2. 电压互感器（TV）

一次绕组并联在回路，匝数多

二次绕组匝数少，额定输出100V

正常运行近似空载，二次侧严禁短路

短路风险：大电流烧毁绕组、引发保护误动

3. 工程关键禁忌（保命要点）

设备	绝对禁止	后果	强制要求
电流互感器 TA	二次开路	高压、过热、烧设备	一点接地、禁装熔断器
电压互感器 TV	二次短路	大电流、烧绕组	一点接地、配熔断器

三、工程必掌握：型号、参数、极性

1. 型号怎么读？

电流互感器 TA：L（电流）+ 绕组 / 安装 + 绝缘 + 用途 + 电压 + 设计序号

例：LZZBJ9-10：电流互感器、浇注绝缘、支柱式、加强、9 型、10kV

电压互感器 TV：J（电压）+ 相数 + 绝缘 + 结构 + 电压 + 设计序号

例：JDZ10-10：电压互感器、单相、浇注绝缘、10 型、10kV

2. 关键参数（现场直接用）

变比：TA=I₁/I₂；TV=U₁/U₂

准确级：计量用 0.2S/0.5S；保护用 P 级

容量：二次允许负载（VA），决定能带几块表

10% 倍数：保护用 TA 过流能力指标，越大越稳

极性：统一用减极性（L1-K1 同极性），接反计量不准、保护误动

3. 极性快速判断（现场最简法）

直流法：一次接 1.5–3V 电池，L1 接正极；二次接直流微安表 / 毫伏表，K1 接正极。

按下开关指针正偏→减极性（正确）

指针反偏→加极性（接反）

四、工程常用接线：怎么接才对？

1. 电流互感器 TA 常用接线

接线方式	适用场景	接线特点	注意事项
星形接线（Y 型 / 完全星形）	35kV 及以上中性点直接接地系统、主变、发电机等重要设备	三相各装设 1 台 TA，二次绕组接成星形，可测三相电流	能反映各种短路故障，保护覆盖全面
不完全星形接线（V/V 型）	10kV～35kV 中性点不接地系统、线路、配电变压器	仅 A、C 相装设 TA，B 相无 TA，节省设备成本	无法反映 B 相单相接地故障，多用于小容量回路
两相差接线	电动机、简易线路保护	两相 TA 接入同一继电器，接线简单、经济性好	不适合 Y/△接线变压器主保护，易出现保护死区
三角形接线	主变差动保护、相位校正回路	TA 二次接成三角形，抵消相位差，保证差动正确性	接线复杂，需严格核对极性与变比

2. 电压互感器 TV 常用接线：

接线方式	适用场景	接线特点	注意事项
单相 TV 接线	单相对地电压、相间电压测量	单台 TV 并联接入，结构简单	仅能监测单一电压量，无绝缘监察功能
V,v 接线（两台单相 TV）	10kV 配电室、工矿企业配电系统	两台 TV 接成 V 形，仅测线电压，成本低	不能测量相电压，无法实现接地监察
Y0,yn0,d 开口三角接线	3kV～35kV 系统、需要绝缘监察的场所	三台 TV 接成星形，带开口三角绕组	可测相电压、线电压，同时实现单相接地保护
