变压器是电力系统的 “心脏”，从居民小区到工业车间，从精密设备到高压电网，不同场景下的用电需求，都离不开对应的变压器类型。今天就一次性讲清7 种工程中最常见的变压器，帮你分清它们的区别、用途和适用场景，再也不会用混。
一、配电变压器：小区供电的 “主力军”
配电变压器是我们最熟悉的类型，也是居民小区、商业配套里的 “标配”，核心作用是把 10kV 高压电降到 0.4kV 低压电，直接供给终端用户使用。
典型型号：S13-100/10，额定容量 100kVA，高压输入 10kV、低压输出 0.4kV，接线组别 Dyn11，是目前主流的节能型配电变压器。
关键结构：高压套管、低压套管、散热波纹片、分接开关，其中散热片是为了带走运行时的热量，保障设备稳定工作。
核心场景：住宅区配电房、商业楼配电室、小型工厂终端供电，是低压配电系统的核心设备。
二、电力变压器：工业电网的 “大管家”
电力变压器和配电变压器的原理相同，但容量和适用场景完全不同，它是户外变电站、大型工业项目的核心设备，负责中高压电力的传输与分配。
典型型号：S13-1000/10，容量可达 1000kVA，同样是 10kV 输入、0.4kV 输出，绝缘等级 F 级，采用油浸式设计，散热和稳定性更强。
关键特点：多为油浸式结构，自带油箱和散热装置，可长期在户外、工业车间等复杂环境下运行，耐受负荷波动的能力更强。
核心场景：户外电网站、大型工业车间、工厂配电系统，是中高压电力输送的关键节点。
三、控制变压器：设备控制的 “小电源”
控制变压器属于小型低压变压器，不负责主电路供电，而是专门为设备控制电路、照明电路提供安全低压电源，是工业自动化、电气控制柜里的 “常客”。
典型参数：输入 AC220V，输出 AC36V/24V/12V，容量 500VA，频率 50Hz，核心是把高电压转换成安全的低电压。
关键特点：体积小、安装灵活，可直接安装在控制柜内，输出的 36V 以下电压属于安全电压，能避免触电风险。
核心场景：工业控制柜、机床控制电路、设备安全照明供电，是电气控制回路的必备设备。
四、隔离变压器：设备安全的 “防护盾”
隔离变压器的核心不是变压，而是 “隔离”，它的原边和副边电气完全不相连，通过电磁感应传输电能，能有效阻断电网中的杂波、漏电和干扰，保护后端设备和人身安全。
典型参数：SG-10KVA，输入 / 输出均为 220V，绝缘等级 F 级，额定功率 10KVA，核心作用是电气隔离而非电压转换。
关键特点：原副边绕组完全独立，可隔离电网中的共模干扰、漏电电流，降低触电风险，同时避免设备故障影响电网。
核心场景：医疗设备供电、工业数控设备、实验室测试仪器、通信基站供电，对用电稳定性和安全性要求高的场景都离不开它。
五、自耦变压器：电压调节的 “调节阀”
自耦变压器和普通变压器的最大区别，是它只有一组共用绕组，通过改变绕组匝数来调节输出电压，相当于一个 “可调压的电源”，能实现电压的连续调节。
典型参数：额定输入电压 220V/380V，调压范围 0~420V，额定功率 5kVA，自带调压旋钮，可手动调节输出电压。
关键特点：调压范围广、调节连续，结构简单、成本较低，但原副边存在电气连接，不具备隔离功能，使用时需注意接地和安全防护。
核心场景：工业设备调压供电、实验室可变电源、工地临时供电调压，常用于需要灵活调节电压的调试和测试场景。
六、仪用互感器：高压测量的 “安全桥梁”
仪用互感器（电压 / 电流互感器）本质上是一种特殊的变压器，它不直接供电，而是把高压大电流转换成低压小信号，供仪表测量和保护装置使用，让高压电的测量和监控变得安全可控。
典型参数：型号 LZZBJ9-10，变比 1000/5A，精度等级 0.2 级，额定电压 10kV，可把 10kV 高压转换成仪表可测量的低电压信号。
关键特点：变比固定、精度高，绝缘等级高，能在高压环境下安全工作，同时将高压系统与低压测量回路隔离开，保障设备和人员安全。
核心场景：变电站开关柜、电力计量箱、高压配电系统的测量与保护回路，是电力计量和继电保护的核心设备。
七、特种变压器：特殊场景的 “定制款”
特种变压器是为特殊工况定制的专用变压器，它的结构、性能和普通变压器完全不同，专门适配矿山、冶金、轨道交通等恶劣或特殊的用电环境。
典型参数：额定容量 1000kVA，输入 10kV、输出 0.4kV，绝缘等级 F 级，冷却方式为油浸风冷，防护等级 IP23，可适应高温、粉尘、潮湿等恶劣环境。
关键特点：结构定制化，具备更强的耐候性、抗冲击性和防护能力，部分还具备防爆、防腐蚀、防短路等特殊性能。
核心场景：矿山工业、轨道交通、冶金车间、化工企业等，普通变压器无法满足环境要求的特殊场景。

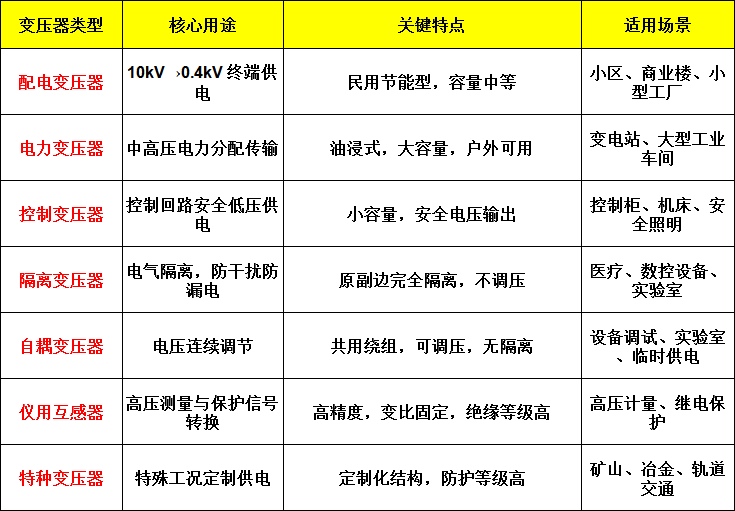

八、快速区分与选型建议
简单来说，民用终端供电选配电 / 电力变压器，控制回路选控制变压器，设备防干扰选隔离变压器，需要调压选自耦变压器，高压测量选仪用互感器，恶劣环境选特种变压器，按需选型才能既安全又经济。
