阀门型号那一串字母数字，看起来像天书。Q41F、Z41H、J41Y、D341X……这些到底是什么？其实阀门型号是按照国家标准编排的，每个字母数字都有特定含义，搞懂了就能“见型号知阀门”。
阀门型号的编排规则
根据国家标准，阀门的型号通常由7个单元组成，每个单元代表一个特征。但这套规则比较复杂，日常用得最多的是“类型—驱动—连接—结构—密封—压力”的简化规律。
第一单元：阀门类型代号
用汉语拼音首字母表示阀门类型：
Z — 闸阀
J — 截止阀
Q — 球阀
D — 蝶阀
H — 止回阀（也有用H表示安全阀的）
A — 安全阀
S — 疏水阀
G — 隔膜阀
X — 旋塞阀
看到Q就知道是球阀，看到Z就知道是闸阀，很好记。
第二单元：驱动方式代号
用数字表示驱动方式：
3 — 涡轮蜗杆（手动带涡轮）
6 — 气动
9 — 电动
1 — 电磁动
5 — 锥齿轮
7 — 液动
没有数字的就是手动。Q41F就是手动球阀，Q641F是气动球阀，Q941F是电动球阀。
第三单元：连接形式代号
用数字表示连接方式：
1 — 内螺纹
2 — 外螺纹
4 — 法兰
6 — 焊接
7 — 对夹
8 — 卡箍
9 — 卡套
Q41F就是法兰连接球阀。D71X是对夹连接蝶阀。J61Y是焊接连接截止阀。
第四单元：结构形式代号
这个部分比较复杂，不同类型阀门结构形式不同。

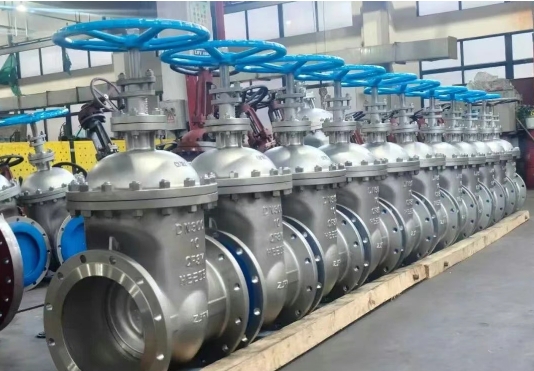

闸阀结构形式：
1 — 明杆楔式单闸板
2 — 明杆弹性闸板
3 — 明杆平行式单闸板
4 — 明杆平行式双闸板
5 — 暗杆楔式单闸板
6 — 暗杆楔式双闸板
球阀结构形式：
1 — 浮动直通式
4 — 固定直通式
5 — 固定T型三通
6 — 浮动T型三通
7 — 固定L型三通
蝶阀结构形式：
1 — 中线垂直板式
3 — 三偏心式
第五单元：密封面或衬里材料代号
用字母表示密封面材料：
B — 巴氏合金
H — 不锈钢（或合金钢）
N — 尼龙塑料
P — 渗氮钢
Y — 硬质合金（司太立等）
F — 氟塑料（PTFE等）
X — 橡胶
J41H是截止阀，密封面是不锈钢。Q41F是球阀，密封面是PTFE。J41Y是截止阀，密封面是硬质合金，适合高温高压。
第六单元：公称压力代号
用数字表示公称压力，单位是MPa的10倍。PN16就是16公斤，型号里写16。PN25就是25公斤，型号里写25。
第七单元：阀体材料代号
用字母表示阀体材料（这个单元有时省略）：
Z — 灰铸铁
C — 碳钢
Q — 球墨铸铁
P — 铬镍不锈钢（304）
R — 铬镍钼不锈钢（316）
V — 铬钼钒钢（耐热钢）
举个例子
Q41F-16P：球阀、手动（没有数字）、法兰连接、浮动直通式、PTFE密封、压力16公斤、阀体304不锈钢。这是最常见的不锈钢球阀。
Z41H-25C：闸阀、手动、法兰连接、明杆楔式单闸板、不锈钢密封面、压力25公斤、阀体碳钢。这是电站上常用的碳钢闸阀。
D341X-10Q：蝶阀、涡轮蜗杆驱动、法兰连接、中线垂直板式、橡胶密封、压力10公斤、阀体球墨铸铁。这是水系统上常用的蝶阀。
看懂型号有什么用？
选型的时候不会选错——你要的是法兰连接的，别买成螺纹连接的。换阀门的时候不会买错——拿着旧阀门的型号去配，一般都能对上号。看图的时候不会懵——图纸上标注的型号，你一眼就知道是什么阀。
阀门型号是工程界的“通用语言”，学会了这门语言，跟人沟通阀门的事就方便多了。
