管道支吊架是管道工程中不可或缺的关键部件，承担着管道重量、控制管道位移、吸收振动等多重功能。本文将从按约束位移特性分类和按结构形式分类两个维度，为您系统梳理各类管道支架的定义、特点及应用场景。
第一部分：按约束位移特性分类
一、固定支架（Anchor Support）
1. 定义
固定支架：用以将管系在支吊点处完全约束而不产生任何线位移和角位移的刚性装置。
固定支架是管道的"死点"，管道在轴向、径向、上下方向上均不能发生任何移动。固定支架承受的荷载最复杂，不仅承受管道、附件、介质及保温结构的重量，还承受管道因温度变化而产生的轴向伸缩推力和变形应力。

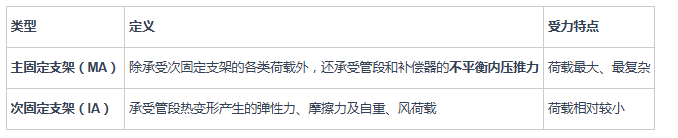

2. 分类
3. 应用场景
补偿器两端（Π型补偿器、波纹管膨胀节必须设置在固定支架之间）
装置边界处（介质温度≥100℃或需蒸汽吹扫的进出装置管道）
管道转弯/分支/阀门处（承受不平衡推力）
大直径管道：液体DN≥500mm、气体DN≥600mm须采用四柱式框架结构（GB 50709-2011 强制性条文）
二、活动支架（Movable Support）
活动支架：在管道的纵向、横向或纵横向均视为管道的可移动支点的支架。—— GB 50709-2011 §2.1.4
活动支架的核心逻辑是："撑得住管道，但管得住移动方向"。根据管道在支架上的活动方式，分为滑动支架、滚动支架和导向支架三种。
2.1 滑动支架（Sliding Support）
定义：将管道支承在滑动底板上，承受垂直荷载，允许管道在水平方向自由滑动。低滑动支架：用于不保温管道，管子直接放在支架的弯曲弧形板上
高滑动支架：用于保温管道，管子坐在滑托上，滑托再搁在支架横梁上，滑托高度≥保温层厚度
滑动面常加聚四氟乙烯板（PTFE）降低摩擦系数
滑托与滑槽两侧应留有 3~5mm 间隙（GB 50242-2002）
2.2 导向支架（Guide Support）
定义：限制管道径向位移，但允许轴向位移的支架。
导向支架是在有轴向位移的支架两侧加装型钢挡块，使管道在做轴向运动时不致偏离管道的轴线。实际上导向支架以滑动支架为基础，在两侧支架横梁上各焊置一块导向板形成。
技术要求：冷态间隙不宜超过 2~3mm。
应用场景：Π型补偿器两侧、波纹管膨胀节附近、安全阀出口管道、两相流管道、沿立式设备敷设的管道。
2.3 滚动支架（Rolling Support）
定义：在管道滑托与支架之间加入滚柱或滚珠，将滑动摩擦变为滚动摩擦的支架。
分为滚珠支架（可承受较高温度）和滚柱支架（摩擦力相对较大）。主要用于大管径且无横向位移的管道。
2.4 限位支架（Stop Support）
定义：可以阻止管道向某一特定方向位移的支架。
它不像固定支架那样完全约束，而是只限制特定方向的移动（如限制向上跳动、侧向移动），其他方向仍可自由位移。典型如U型托限位支架，位移空间控制在 3~5mm 内。
应用场景：防止管道因振动或热位移产生过大侧向偏移，常见于泵出口管道、安全阀排放管道、大跨度管架中间支撑点。

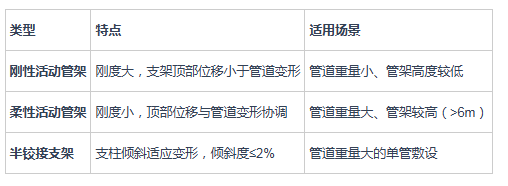

2.5 活动管架结构分类（按刚度）
三、承重支架（Load-bearing Support）
"承重支架"是以承受管道垂直荷载为主要功能的一类支吊架的总称。
3.1 刚性吊架/刚性支架
承受管道垂直荷载并约束管系在支吊点处垂直位移。无弹性元件，适用于管道无垂直位移或垂直位移很小的部位。
典型形式：由吊杆、管夹、连接件等组成，吊杆上端固定在梁或楼板上，下端通过管夹托住管道。
3.2 可变弹簧支吊架
承载力随支吊点处管道垂直位移的变化而变化。适用于允许支吊点有垂直位移、且承载力变化可接受的场合。荷载变化系数 ≤ 25%。
典型应用：热力管道、蒸汽管道、高温油管等有热位移的管道系统。
3.3 恒力弹簧支吊架
承载力不随支吊点处管道垂直位移变化，通过弹簧+杠杆机构实现力矩平衡原理设计。 荷载偏差度≤2%，恒定度≤6%。
应用场景：电站锅炉本体、发电厂的汽水烟风管、燃烧器悬吊部分，以及石油化工中热位移＞12mm的管道系统。
四、抗震支吊架（Seismic Support）
定义：与建筑结构体牢固连接，以地震力为主要荷载的抗震支撑设施。由锚固体、加固吊杆、抗震连接构件及抗震斜撑组成。—— GB 50981-2014
必须设置的场景
防排烟风道、事故通风风道 —— 强制性条文
DN65及以上的消防管道、生活给水管道
内径 ≥ 25mm 的燃气管道
悬吊管道中重力 > 1.8kN 的设备
关键技术参数
最大间距：侧向 6~12m，纵向 12~24m｜斜撑角度：45°（≥30°）｜转弯处0.6m内设置
五、装配式支吊架（Prefabricated Support）
定义：又称成品支吊架或组合式支吊架，由C型钢、连接件、管卡等标准化构件组成，工厂预制、现场组装。—— GB/T 38053-2019
特点：✅ 无需现场焊接 ✅ 安装效率高 ✅ 可灵活调整 ✅ 广泛应用于综合管廊、商业建筑、工业厂房
装配式支吊架是传统焊接角钢支架的升级和替代产品，各类零部件全部在工厂内预制，安装现场无需钻孔、焊接、油漆等作业，只需按图进行装配。
六、按结构形式分类：托架 · 吊架 · 卡架
七、管墩（Pipe Pier）与管架（Pipe Support）
7.1 管墩
支承较低管道、距地面高度≤1m的墩式结构。—— GB 51019-2014 §2.1.2。分为固定管墩和活动管墩，适用于厂区次要通道或空间受限区域。
7.2 管廊式管架
相邻管架间设置纵向联系构件，构成空间结构体系。按功能分为装置管廊、街区管廊、公用工程管廊等。

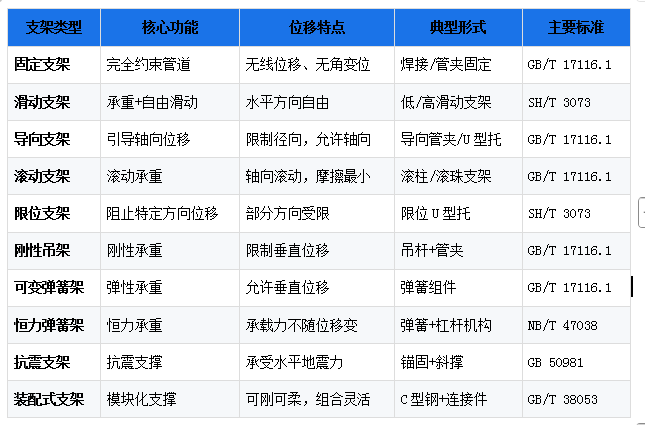

八、各类支架综合速查表
声明： 仅供交流学习，如有侵权请联系删除。 查看更多信息>
