询价无忧网
消息
VIP服务/无忧豆
用户中心
退出登录
全国
【切换城市】
- 市场价
- 信息价
- 供应商
全国材料分类
-
土建
-
装饰
-
园林绿化
-
市政
-
消防工程
-
电气
-
给排水
-
暖通
-
仿古工程
-
人防工程
-
其他
0

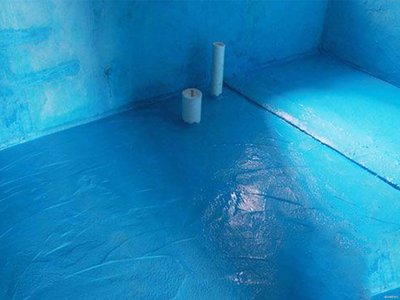

- 聚氨酯防水涂料的特性与分类
聚氨酯防水涂料由异氰酸酯和聚醚多元醇等原料反应固化而成，形成连续、致密、富有弹性的防水膜。核心特点是延伸率高、粘结力强、耐水性好、耐腐蚀，适用于对防水要求较高的工程部位。
按组分分为单组分（湿气固化型） 和双组分（反应固化型）。单组分开桶即用，依靠空气中的湿气固化；双组分需现场按比例混合搅拌，固化快，性能更稳定。按国标 GB/T 19250-2013《聚氨酯防水涂料》，分为Ⅰ型（普通型）、Ⅱ型（高延伸率型）和Ⅲ型（高强度型），三者在性能参数和应用场景上有明显区别。
- 三种型号的核心区别
拉伸强度：
- Ⅰ型：国标要求≥2.00 MPa
- Ⅱ型：国标要求≥6.00 MPa
- Ⅲ型：国标要求≥12.0 MPa
断裂伸长率：
- Ⅰ型：国标要求≥500%
- Ⅱ型：国标要求≥450%
- Ⅲ型：国标要求≥250%
从参数上看，Ⅰ型是“低强高弹”，Ⅱ型是“中强中弹”，Ⅲ型是“高强低弹”。这个差异决定了它们各自的适用场景。
- 各自的作用与适用场景
Ⅰ型：断裂伸长率高，可适应基层较大变形而不开裂，但拉伸强度相对较低，不耐外力穿刺和重压。适用于有保护层的部位，如地下室外墙和底板（上方浇筑保护层）、普通平屋面（上方做刚性保护层）、厕浴间墙地面（贴砖层作为保护层）。
Ⅱ型：拉伸强度是Ⅰ型的三倍，能承受较大的外力荷载和基层震动，伸长率仍保持450%，柔韧性依然很强。适用于无法做保护层或需要承受外力荷载的部位，如上人屋面、停车平台、露台，种植屋面与屋顶花园，以及装配式建筑板缝等。
Ⅲ型：拉伸强度高达12.0 MPa，是Ⅱ型的两倍，能承受极大的外力荷载。断裂伸长率250%虽相对较低，但仍能满足多数结构变形需求。适用于对强度要求极高的特殊工程部位，如桥梁防水、高铁站房、地铁车站顶板、大型公共建筑屋面、重型车辆通行平台等。
- 用法与施工注意事项
1. 基层处理
- 基层必须坚实、平整、干净，无浮灰、油污
- 油性聚氨酯要求基层含水率不大于9%，否则涂层会起泡、脱层
- 水性聚氨酯对基层含水率要求相对宽松，可以潮湿但不能有明水
2. 配料与搅拌（双组分）
- 严格按厂家规定比例调配，A、B组分比例不得随意变动
- 用电动搅拌器充分搅拌均匀（2-3分钟），静置消泡后使用
- 搅拌好的料应在规定时间内用完（通常2小时内），超时不得再用
3. 涂刷施工
- 采用薄涂多遍原则，每遍厚度约0.5mm，总厚度不小于1.5mm
- 涂刷不少于3遍，每遍方向与上一遍垂直
- 前一遍表干后方可涂刷下一遍。常温下约12小时，低温或高湿时适当延长
- 避免在雨天、大风天或温度低于5℃时施工
4. 节点处理
- 阴阳角、管根、地漏等节点部位，应先做附加层
- 附加层采用“一布两涂”做法：先涂刷一遍涂料，铺贴聚酯无纺布，再涂刷一遍覆盖
- 附加层宽度不小于500mm，每侧各250mm
5. 保护层施工
- 聚氨酯涂层不耐紫外线，外露部位必须尽快施工保护层（水泥砂浆或细石混凝土）
- 保护层施工时避免尖锐工具戳刺防水层
- 如需在聚氨酯表面直接粘贴瓷砖，须先做界面处理（拉毛），增强粘结力
- 实际选型建议
承包工程前，先看清设计图纸和规范要求。如甲方没有明确规定，可参考以下建议：
- 普通工程、有保护层：优先Ⅰ型，经济实用
- 上人屋面、露台、停车平台：优先Ⅱ型
- 桥梁、大型公建、重载平台：选Ⅲ型
- 住宅装修小面积防水：面积不大差价可控，选Ⅱ型更保险
重点提醒：无论选用哪个型号，必须核对厂家的型式检验报告，确认拉伸强度和断裂伸长率真实有效。低价涂料往往参数压线，长期使用后性能衰减明显。
声明： 仅供交流学习，如有侵权请联系删除。 查看更多信息>
关注公众号!
百万资料等您下载
