很多刚入行做安装造价的朋友，拿到电气图纸就发懵：满图的线条、符号、编号，到底该从哪看起？
其实电气识图没有想象中那么玄乎。只要抓住"三张图、三步走"，你也能很快理清电在图纸上是如何被表达出来的——包括设备在哪里、电缆怎么走。
一、电气识图，先认识这三大部分
电气图纸虽然多，但归纳起来就三大部分：
- 电气平面图
- 电气系统图
- 电气干线系统图
把这三部分看明白，图纸上的设备、电缆怎么布置，心里基本就有数了。
二、看图之前，先建立这条"电的流向"主线
在看图纸之前，脑子里先要有一条主线：
低压柜 → 总配电箱 → 桥架 → 分户箱 → 导线 → 设备插座
电从低压配电柜出来，先进总配电箱，再通过桥架敷设到各个分户箱，最后接到设备和插座上。
有了这条主线再去看图，就像手里拿了一张地图，不会迷路。
第一步：在一楼找到总配电箱
拿到图纸，先别急着到处翻。第一步，在一楼平面图找到总配电箱（以1ZAL为例）。
一个配电箱里面往往有好多条回路，先不用心急，跟着节奏一步一步来。
【配图：总配电箱1ZAL】
第二步：找到系统图，看懂每一条回路
接下来，找到 1ZAL 的系统图（见下图）。
以 1ZL1 回路为例，可以看出：
- 这条回路使用的电缆具体规格型号；
- 电缆是否走桥架敷设；
- 这条回路最终通往1AL配电箱。
其他回路也是同样的看法——一条回路从哪里开始、通向哪个配电箱，非常简单。
看懂一条，剩下的举一反三就行。

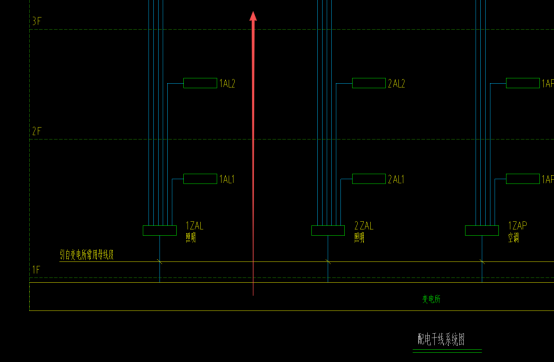

五、第三步：看干线图，把整栋楼串起来
干线图可以"垂直着看"：
外部电引入总配电箱 → 从 1ZAL 引出 → 引入一楼的 1AL1 配电箱、二楼的 1AL2 配电箱……以此类推。
这样整栋楼的配电脉络就串起来了，一点也不复杂。
【配图：电气干线系统图】
