在建筑机电工程中，抗震支架和传统支架是两种常见的管道及设备固定方式。两者虽然都起到支撑和固定的作用，但在设计理念、结构形式、适用范围和性能要求上存在显著差异。随着《建筑机电工程抗震设计规范》（GB 50981-2014）的强制实施，抗震支架的应用越来越广泛。以下从多个维度系统梳理两者的区别，帮助工程从业人员正确选型与施工。

一、核心定义

传统支架以重力荷载为主要设计依据，主要用于承受管道及设备自身的竖向荷载（自重），保证管道在正常运行状态下不发生下沉或变形。

抗震支架以抗震设防为主要设计依据，不仅要承受管道及设备的竖向荷载，还要抵抗地震时产生的水平地震力，保证管道在发生地震时不脱落、不倒塌，维持建筑内机电系统的正常运行。

二、设计理念的差异

传统支架的设计目标是满足日常运行的支撑需求，主要考虑竖向荷载（自重），设计规范依据《建筑给水排水及采暖工程施工质量验收规范》等一般机电安装标准，不考虑地震作用，也不进行侧向抗震验算。

抗震支架的设计目标则是满足地震作用下的安全需求，设计时既要考虑竖向荷载，也要考虑水平地震力，严格依据《建筑机电工程抗震设计规范》（GB 50981-2014）进行设计，按6-9度抗震设防烈度设防，必须对水平地震作用进行验算。

三、结构形式的差异

传统支架结构简单，多为单立柱或单吊杆形式，仅需满足竖向承载，管卡与结构连接方式单一，不需要进行抗震验算。

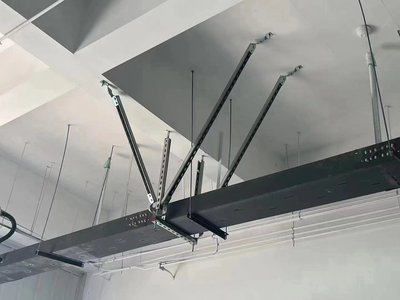

抗震支架则采用三角形稳定结构，由斜撑、立柱和管卡共同构成。其中侧向抗震支架（T型）在管道水平方向设置斜撑，抵抗横向地震力；双向抗震支架（TL型）在两个水平方向均设置斜撑，抵抗任意方向地震力。管卡与结构连接采用抗震专用构件，如抗震连接件和抗震铰链。

四、安装要求与工序的差异

传统支架安装相对简单，施工工序少，一般由水电安装班组直接施工，对安装角度要求较低，不需要考虑与结构的抗震连接，安装后也无需额外调试。

抗震支架安装则工序较多，对施工人员有专业要求。斜撑安装角度一般为45°，也可根据现场情况在30°-60°之间调整。需采用抗震专用锚栓（如后扩底锚栓）固定于混凝土结构，安装完成后还需进行抗震专项验收。

五、适用范围的不同

传统支架适用于所有管道，但在抗震设防要求高的场所已不能满足规范要求。根据GB 50981-2014的规定，抗震支架在以下部位必须设置：消防管道（DN≥65）、通风管道（截面≥0.38m²）、电缆桥架（重量≥150N/m），以及地震烈度≥7度的地区。在地震烈度≤6度时抗震支架可不设，但≥7度时则必须设置。

六、成本差异

传统支架材料成本和安装人工均较低，单位造价约30-50元/套。抗震支架由于增加了斜撑和抗震连接件，材料成本较高，安装工序多、精度要求高，人工费用也相应增加，单位造价约90-200元/套，综合造价约为传统支架的1.5-3倍。

七、验收标准的差异

传统支架按一般机电安装验收规范执行，主要检查支架间距、垂直度、紧固程度等，不需要进行抗震专项验收。

抗震支架需按照GB 50981-2014的要求进行专项验收，需提供抗震计算书和产品检测报告，监理及质监站对侧向支撑设置、锚栓安装质量有严格要求。

八、结构图示对比

传统支架（单吊杆） ：

• 结构形式：结构顶板 → 吊杆（单根）→ 管卡 → 管道
• 传力路径：管道竖向荷载 → 管卡 → 单根吊杆 → 结构顶板

抗震支架（侧向+双向） ：

• 结构形式：结构顶板 → 吊杆（主支撑）→ 管卡 → 管道，同时增设45°斜撑连接结构顶板与管卡
• 传力路径：管道竖向荷载 → 管卡 → 吊杆+斜撑 → 结构顶板（竖向+水平双向传力）

九、正确选型建议

1、消防管道（DN≥65）、大截面风管、重型桥架：必须设置抗震支架，选用T型或TL型

2、一般给排水管道（DN<65） ：可按传统支架设计，不强制设防

3、位于7度及以上抗震设防区：机电管线系统应整体考虑抗震支架设置

4、有特殊要求的医疗建筑、学校、重要公建：建议按提高一度设防要求设计

5、大型管道（如DN≥200） ：建议增设双向抗震支架（TL型），确保多方向安全

6、高层建筑转换层及避难层：机电管线密集区域应加密抗震支架布置

十、一句话总结

传统支架管“稳”——只保证管道不下沉；抗震支架管“牢”——既保证不下沉，又保证地震时不倒、不脱、不断。抗震支架增加了侧向斜撑和抗震专用构件，按GB 50981-2014强制设防，造价约为传统支架的1.5-3倍，消防管道、大截面风管、重型桥架等重点部位必须设置。

以上内容依据《建筑机电工程抗震设计规范》（GB 50981-2014）及相关施工验收规范整理，实际工程请以最新规范和设计要求为准。
