为什么CT二次线断开后，端子上反而会出现高电压？为什么PT二次回路接错一根线，就会引起熔断器动作？

不少人接触CT和PT时，记住的是“CT测电流，PT测电压”。这个认识没有错，但到了现场，仅靠这两个概念还不够。

CT和PT都负责把一次系统中的电气量转换成二次设备能够接收的信号，但两者接入系统的方式不同，正常运行状态不同，二次回路发生异常后的反应也不同。

CT二次回路断开，危险来自高电压、发热和传变失真；PT二次回路短接，危险来自过电流、熔断和绕组过热。

所以，真正需要记住的是两种回路特性：

CT二次回路不能断，PT二次回路不能短。

这也是理解CT和PT的主线。

一、CT和PT分别是什么

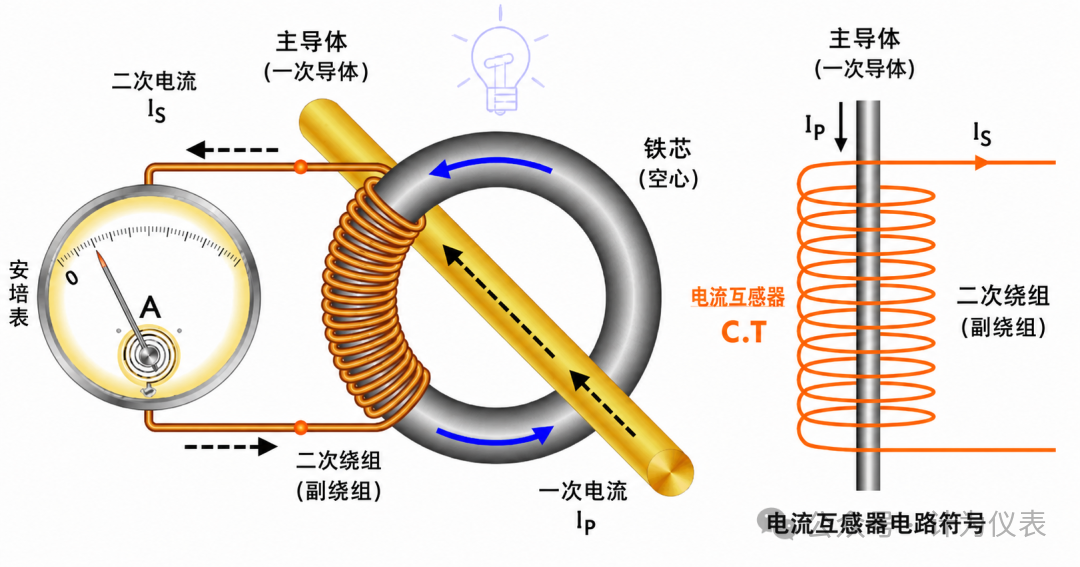

CT是电流互感器，英文名称为Current Transformer。

它串联接入一次主回路，将较大的一次电流按比例转换为1A或5A等标准二次电流，供测量、计量和保护装置使用。

例如，一只变比为600/5的CT，在额定条件下，一次电流为600A时，二次电流为5A；一次电流为300A时，二次电流约为2.5A。

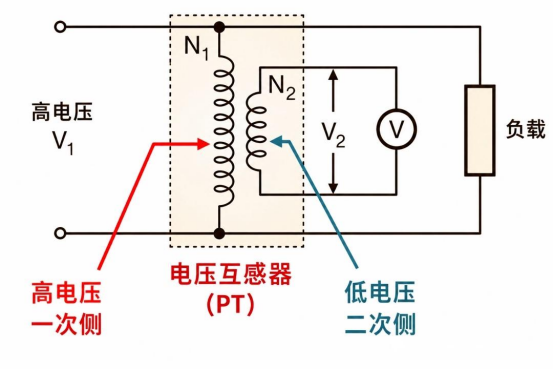

PT是电压互感器，英文名称常写作Potential Transformer，也常称VT，即Voltage Transformer。

它并联接入一次系统，将较高的一次电压按比例转换为100V或100/√3V等标准二次电压，供测量、计量、保护和同期回路使用。

例如，一台10kV/100V的PT，在额定条件下，一次侧电压为10kV时，二次侧输出100V。

从定义看，两者只是变换对象不同。放到实际回路中，区别远不止于此。

CT的一次电流由负荷决定，二次回路无法控制一次电流；PT的一次电压由系统维持，二次负荷变化不会让一次电压消失。

正是这个差别，决定了CT怕开路，PT怕短路。

二、二者容易出现的问题

现场遇到电流、电压异常时，人们常先怀疑保护装置、仪表或互感器本体。实际查下来，问题往往出在端子、短接片、熔断器、接地线和切换接点上。

CT二次回路开路

CT正常运行时，二次电流产生的磁势会抵消一次侧的大部分磁势，使铁芯磁通保持在设计范围内。

二次回路断开后，二次电流变为零，一次电流仍在流动。铁芯磁通随之升高，二次绕组端部会感应出较高电压，同时伴随铁芯发热和剩磁增加。

现场表现通常包括：

• 某相电流突然消失或间歇波动；
• CT本体出现异常声响或温升；
• 端子排接点发热；
• 保护装置出现采样异常；
• 三相电流关系失去平衡。

这类问题不能只当作“电流表坏了”。一旦确认CT二次回路存在断线，应按回路状态采取短接措施，不能直接拆线查找。

我更愿意把CT开路看成一种回路失控：一次电流仍在，二次侧却失去了释放和制衡的通道。它带来的不是单纯测量误差，而是人员、绝缘和保护判断同时受影响。

CT饱和

CT在正常负荷下传变正常，不代表短路时仍能准确反映一次电流。

一次短路电流增大后，铁芯会进入饱和区。此时二次电流幅值偏低，波形出现削顶或畸变。

对过流保护而言，装置采到的电流偏小，动作会延迟；对差动保护而言，各侧CT饱和程度不同，会形成附加差流。

这也是测量用CT和保护用CT不能随意替换的原因。测量绕组看重正常负荷区的精度，保护绕组看重故障电流下的传变能力。

只看变比，不看准确级、额定负荷和饱和特性，是CT选用中常见的疏漏。

PT二次回路短路

PT二次侧可视为低电压源。正常情况下，仪表和保护装置的输入阻抗较高，回路电流较小。

二次回路短接后，阻抗骤降，电流迅速增大。熔断器或小型断路器会切除故障；若保护元件未及时动作，绕组会持续发热，绝缘也会受到损伤。

现场表现通常包括：

• 某相或三相电压消失；
• PT二次熔断器熔断；
• 电压空气开关跳闸；
• 保护装置报电压断线；
• 电能、功率和方向量显示异常。

遇到某相电压消失，不能马上认定一次系统失压。若一次设备运行状态、电流和功率没有同步变化，应先检查二次熔断器、空气开关、端子和切换回路。

这是PT故障判断中很实用的经验：一次失压和二次断线都会表现为电压降低，但它们在电流、功率和设备状态上的对应关系不同。

PT切换和并列异常

PT本体并不是电压回路中故障频率较高的部分。双母线、分段母线及备用电源系统中，电压切换接点和并列逻辑更值得留意。

两组PT二次侧并列时，变比、相序和相位关系应保持一致，一次系统也要满足相应条件。

仅凭两组二次额定电压都是100V，不能判断它们可以直接并列。相序或相位不一致时，二次回路会出现环流，引起熔断器动作，甚至损伤回路设备。

电压切换试验也不能只检查“切过去有没有电压”，还要核对切换前后的相别、幅值和相位。

二次回路接地异常

CT和PT二次回路通常采用单点接地，用于限制一次绝缘损坏后，二次系统对地电位升高。

现场改造或接线调整后，容易出现重复接地。多点接地会形成附加电流通道，带来环流、采样偏差和干扰。

这类问题有一个特点：装置不一定立即报故障，但电流、电压、零序量或差流会长期处于不稳定状态。

查接地问题时，不能只看图纸。开关柜、端子箱、保护屏和计量柜都要逐段核对。图纸记录的是设计状态，端子上的接线才是运行状态。

三、二者的区别

从使用角度看，CT更像一条不能被随意切断的电流通道，PT更像一个需要防止短接的电压源。

从故障判断看，CT异常时应关注回路完整性和铁芯饱和；PT异常时应分清一次失压、二次断线和回路短接。

从选用角度看，CT不只看变比，还要看故障电流下能否真实传变；而PT不只看额定电压，还看接线方式、二次容量和电压切换关系。

总体来说，CT和PT的区别是两套不同的回路逻辑。

四、结语

CT和PT都承担一次系统与二次设备之间的信号转换，但它们遵循不同的运行规律。

CT串联在一次回路中，一次电流不会因为二次断线而停止，因此二次回路应保持闭合；PT并联在一次系统中，一次电压不会因为二次短接而消失，因此二次回路要防止低阻抗故障。

现场处理CT和PT问题时，须更看重回路关系。

看到电流异常，先查CT二次回路是否完整；

看到电压异常，先分清一次失压还是二次回路故障；

涉及拆线和试验，先确认CT短接和PT隔离措施；

分析保护动作，不能只看装置显示，还要结合一次状态、录波和接线。

CT测电流，PT测电压，这是定义。

CT不能断，PT不能短，这是运行边界。
