配电箱尺寸如何确定？分享给大家一个最简单的方法以后再也不纠结！
发表于2025-01-15 19:53:06 浏览数:607
0
造价知识
0

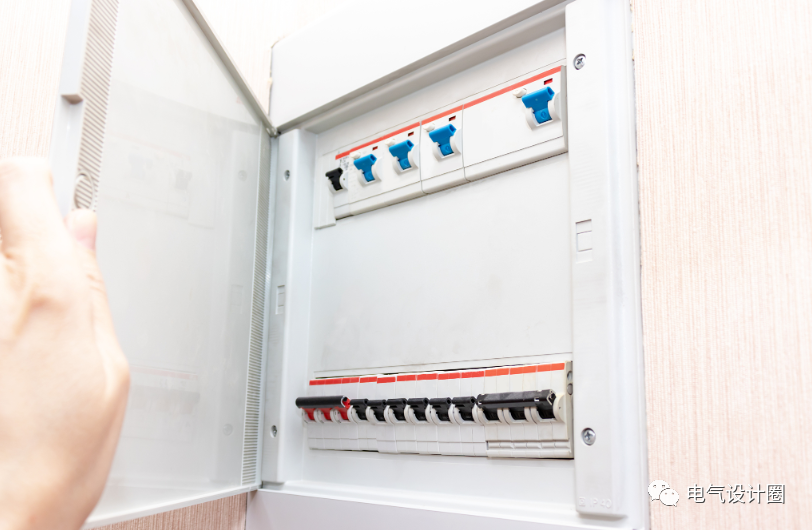

在电气工程中，配电箱尺寸的确定是非常重要的环节。配电箱是电力系统中的重要组成部分，用于分配电能和控制电气设备的运行。
因此，配电箱尺寸的合理性直接影响到电力系统的安全和稳定性。
我们都知道配电箱的作用和功能，主要是用于汇集和分配电能，同时具备电气设备的控制和保护功能。
在确定配电箱尺寸时，我们需要充分考虑其内部元器件的安装和布局，以确保配电箱在使用过程中的安全可靠性和维护方便性。
那么，在电气设计中，配电箱尺寸应该怎么确定呢？下面我们一起来探讨探讨一下吧。
配电箱尺寸的确定是一个需要考虑多个因素的问题。在一般情况下，现代的配电箱体设计都采用非标箱，需要由成套设备厂家根据配电箱系统图来定制，
这就使得准确回答其长宽高变得较为复杂。然而，如果确实需要安装在剪力墙中，而没有合适的现成箱体可用，结构设计专业就需要电气设计专业提供配电箱开洞大小。

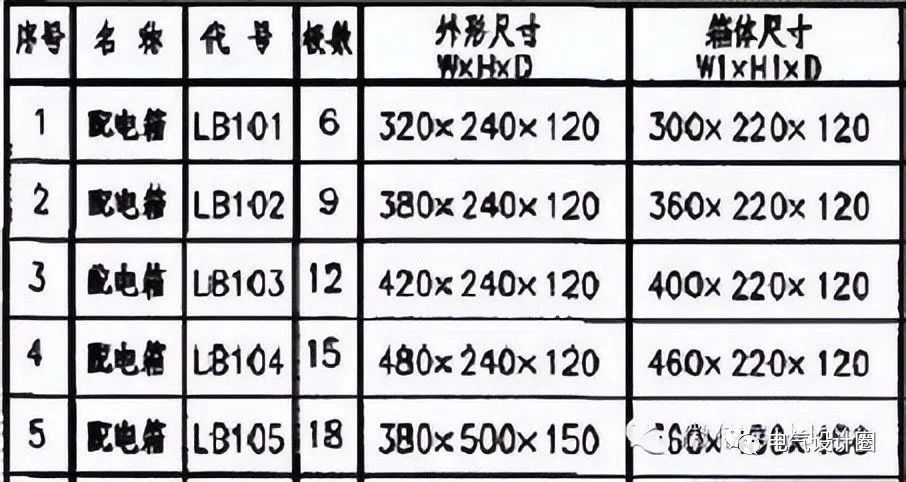

为了解决这个问题，推荐大家使用国标图集《用户终端箱》05D702-4。具体的使用方法是，比如在选择家庭户内配电箱时，可以翻到P31页。
首先确定配电箱内的总极数：断路器1P=1极，统计出本配电箱总共有多少P的断路器，这样就可以知道配电箱的极数。
然后，根据配电箱的极数，选择对应的配电箱型号，这样就可以确定配电箱的外形尺寸。
一旦配电箱的外形尺寸确定下来，我们就可以为其他专业提供开洞尺寸了。
这种方法不仅简化了配电箱尺寸确定的过程，而且确保了其专业性和准确性，能够满足各种复杂情况下的需求。
声明： 仅供交流学习，如有侵权请联系删除。 查看更多信息>
